在上一篇章中讲解了千斤顶底座模型的绘制步骤，今天小编将继续讲解千斤顶的装配零件—螺套，下面是具体的教程。

1.打开CAD，打开“千斤顶装配图”文件，然后【LA】打开图层特性管理器，在面板中新建一个图层，命名为“千斤顶螺套”。点击面板中“千斤顶底座模型”图层中的灯泡图标隐藏该图层图形。

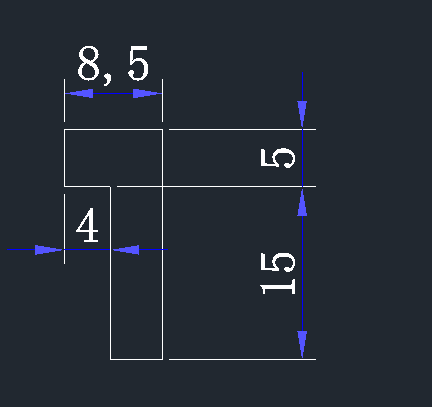

2.切换视图环境至【前视】，输入多线段命令【PL】绘制如图所示的图形，具体尺寸见标注。然后在距离图形右侧3.5处输入【XL】绘制一条垂直构造线。

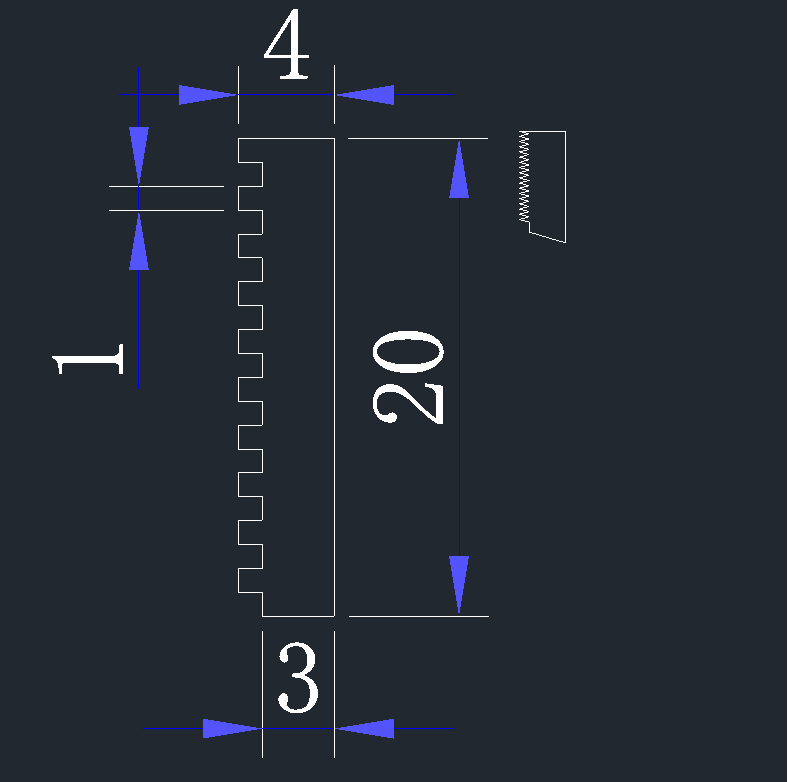

3.再使用多线段命令【PL】绘制如图所示的两个图形。

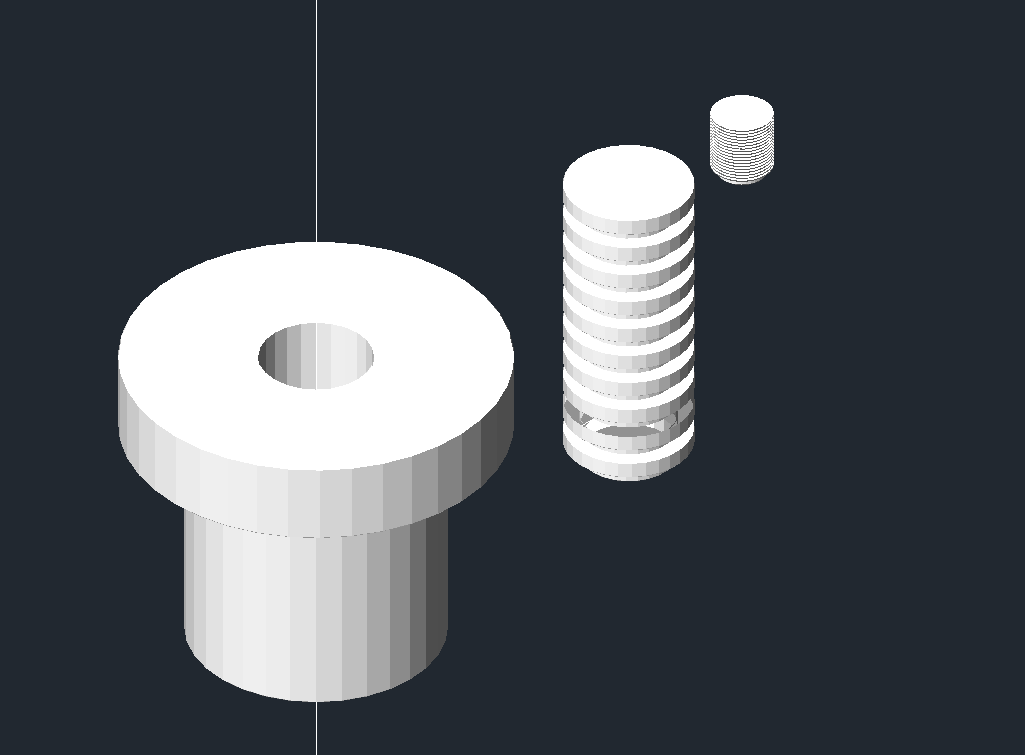

4.切换视图环境至【西南等轴侧】，输入【REVOLVE】先选择第一个绘制的图形为对象，再以偏移的垂直构造线上的两点为起始点和终止点将其进行旋转360度。再选择之后绘制的两个图形，以图形右边上的两点为起始点和终止点将其进行旋转360度，最终绘制效果如图。

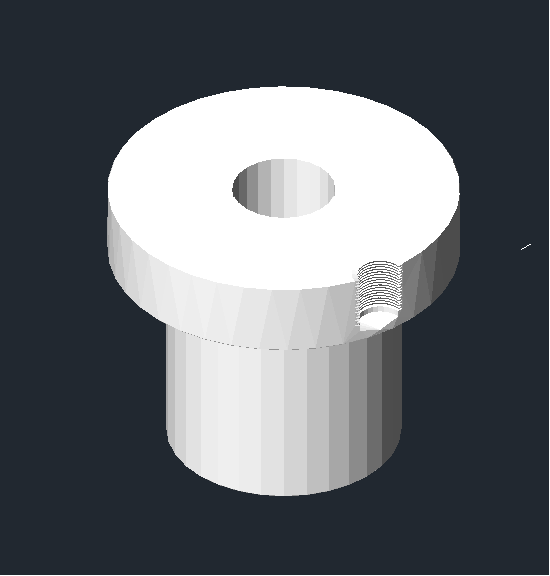

5.输入移动【M】将绘制好的两个螺纹移动至大的实体中，再使用差集【SUB】对其进行差集处理，螺套就绘制完成了。

以上就是CAD建模千斤顶底座螺套的步骤，千斤顶剩下的装配零件小编将在下一篇章进行讲解。
