CAD其参数化绘图功能能够帮助我们减少修订时间，确保一切协调有序、迅速。我们在绘制图形时可以先确定好比例大小，就能更好、精准地完成我们的图形制作，下面小编继续为大家带来CAD绘制圆的创意图形的操作，这里涉及的工具包括圆、修剪等。

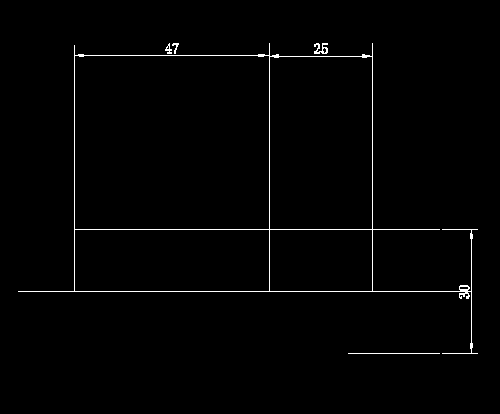

1.打开中望CAD，使用直线命令绘制出长为47、25的水平线，以及长为30的竖直线，并在竖直线中点绘制一条水平线，将辅助线补充，图形如下。

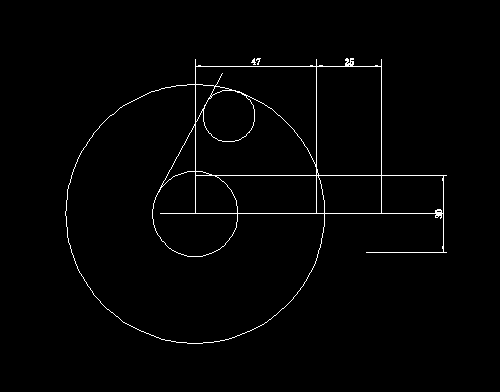

2.然后我们画出半径分别为16.5与50的同心圆，并绘制一条过小圆的切线，线段过大圆，使用切点、切点、半径的圆命令，绘制出半径为10的一个与切线相切的圆。

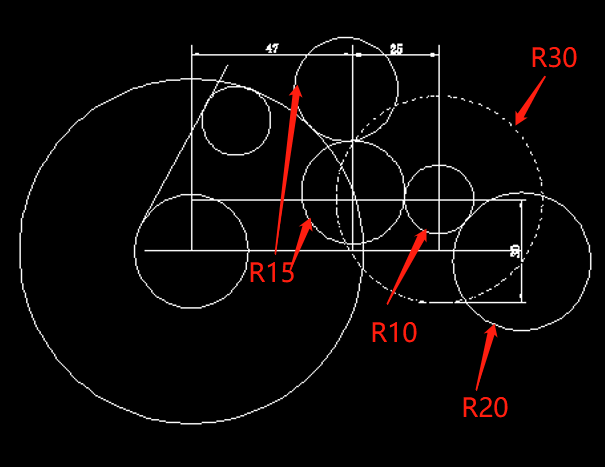

3.根据下图来绘制对应位置的圆。

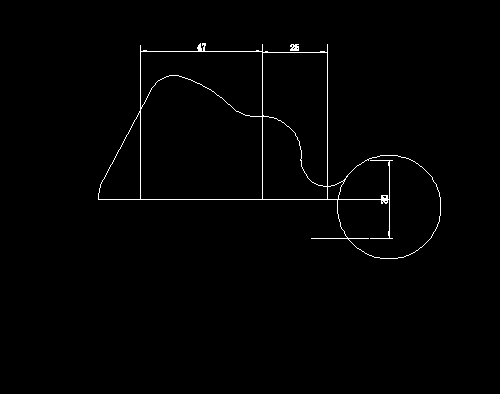

4.将整个图形选中，并使用修剪命令将多余线段删去，得到图形如下所示。

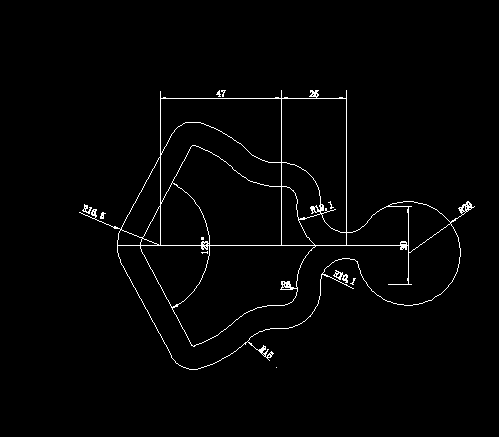

5.使用偏移命令，对图形进行向下偏移9个单位的操作，然后对其镜像操作，删去多余线段，最终图形如下。

以上就是CAD中使用圆命令与修剪命令绘制图形的操作，感谢大家的支持与阅读。
