在上一篇章中讲解了法兰母体、阀体接头、接头螺杆的绘制步骤，今天小编将继续讲解阀体的装配零件—密封圈，具体的绘制步骤如下。

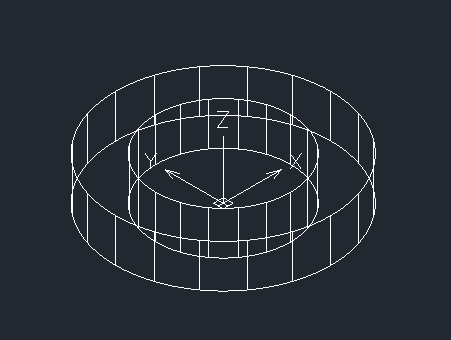

1.打开CAD，打开“阀体装配图”文件，在图层特性管理器面板中新建一个图层，命名为“密封圈”。隐藏其它图层图形。切换视图环境至【西南等轴测】，输入圆柱体命令【CYL】以（0，0，0）为圆心绘制半径为20、12.5，高为8的圆柱体。

2.输入差集命令【SUB】，选择大的圆柱体空格后再选择小的圆柱体空格删除，最后输入并集命令【UNI】合并圆柱体。

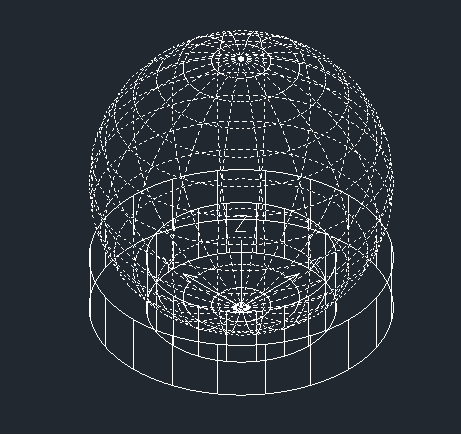

3.输入球命令【SPH】以（0，0，20）为球心绘制半径为20的球体。

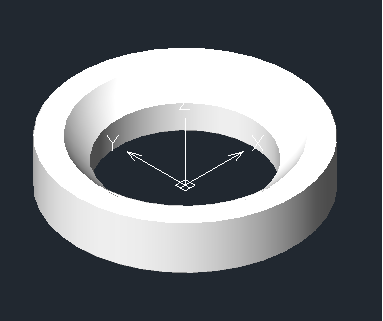

4.差集命令【SUB】先选择合并后的长方体后空格再选择球体空格，最后密封圈绘制完成了。

以上就是CAD建模密封圈的步骤，阀体剩下的装配零件小编将在下一篇章进行讲解。
