在上一篇章中讲解了法兰母体、阀体接头、接头螺杆、密封圈、球心、阀杆、扳手的绘制步骤，今天小编将继续讲解阀体的装配零件—阀体，下面是具体的绘制教程。

1.打开CAD，打开“阀体装配图”文件，在图层特性管理器面板中新建一个图层，命名为“阀体”。隐藏其它图层，只显示0图层和新建图层，双击阀体图层在该图层绘制图形。

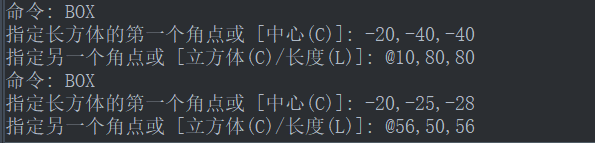

2.切换视图环境至【西南轴等测】，输入长方体命令【BOX】绘制两个长方体，具体的绘制参数如下图。

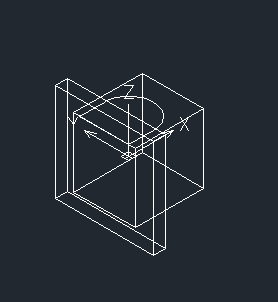

3.然后输入多线段命令【PL】，依次输入（-20, -20,28）、（@20,0）、A、（@0,40）、L、（@-20,0）和C绘制一个多线段图形，绘制效果如图。

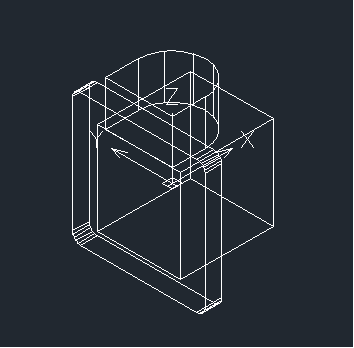

4.使用拉伸命令【EXT】将绘制的多线段拉伸27，然后输入圆角命令【F】，选择侧方的长方体输入圆角半径为5，依次选择长方体的四条棱边将其处理为圆角。

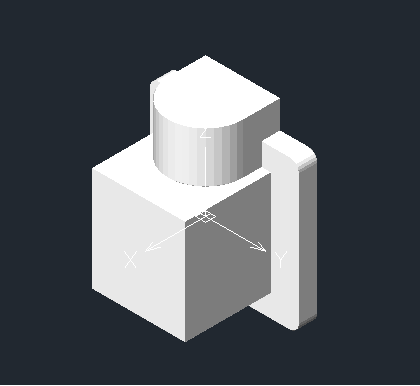

5.切换视图环境至【东北等轴测】，然后输入并集【UNI】框选全部的图形将其合并，最后对实体【平面着色】，阀体绘制完成。

以上就是CAD建模阀体的步骤，阀体剩下的装配零件小编将在下一篇章进行讲解。
