作为一款热门的制图软件，CAD上面有许多便于我们更快捷方便进行图形绘制的工具，这里小编通过介绍圆的创意图形，来给大家展示一下阵列命令和修剪命令的效果，有需要的小伙伴可以参考一下。

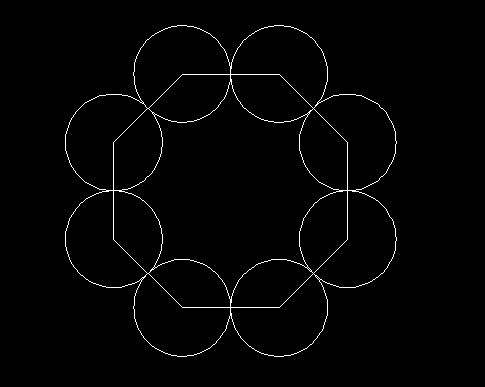

1.打开中望CAD软件，我们点击左侧的正多边形工具，绘制一个正八边形，然后使用圆命令，圆心选择顶点，半径为一条边的一半，得到圆后，命令行输入AR，选择中心为圆心，项目总数为8，旋转角度为360，选中圆为对象，得到图形如下。

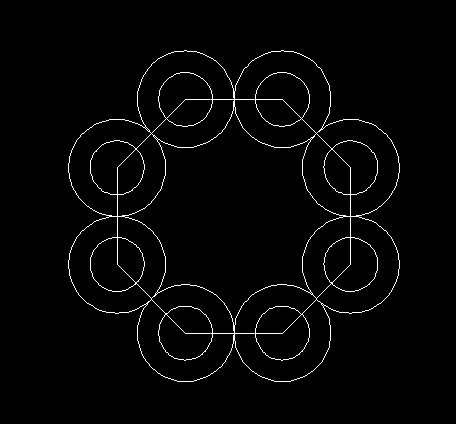

2.以顶点为圆心绘制一个小圆，继续环形阵列的操作，效果如下。

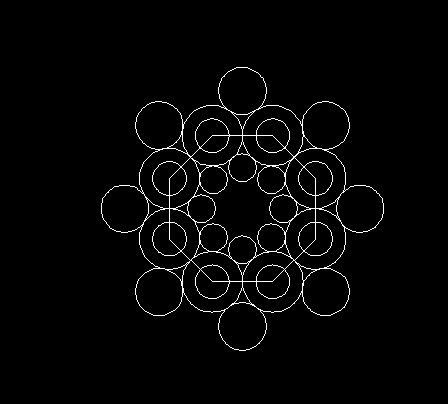

3.选择圆命令的【相切，相切，半径】，在大圆外绘制比大圆小一点的圆，在大圆内绘制比小圆小一点的圆，继续阵列操作，效果图如下。

4.我们将整个图形选中，使用修剪命令将多余线段删去，最终图形如下所示。

以上就是CAD中有关环形阵列和修剪命令的使用，希望这篇文章对大家有帮助，感谢各位的支持与阅读！
