在上一篇章中讲解了法兰母体的绘制步骤，今天小编将继续讲解阀体的装配零件—阀体接头，下面是具体的教程。

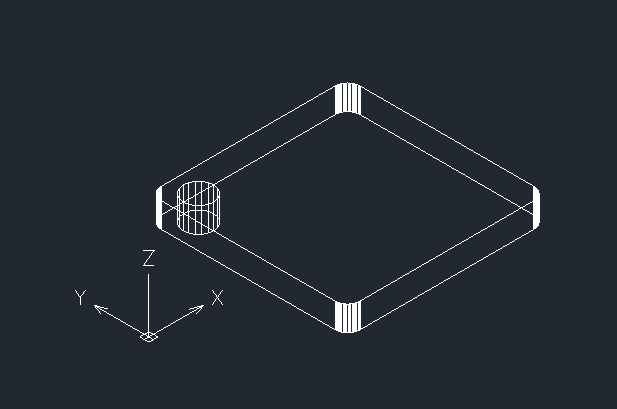

1.打开CAD，打开“阀体装配图”文件，然后【LA】打开图层特性管理器，在面板中新建一个图层，命名为“阀体接头”。点击面板中“法兰母体”的灯泡图标隐藏图层图形。切换视图环境至【西南等轴测】，输入长方体命令【BOX】以（40，-40，0）和（80，80，10）为第一个角点和对角点绘制长方体。然后输入圆角命令【F】选择长方体将其圆角半径设置为5，选择长方体的四条侧边后空格。最后输入圆柱体命令【CYL】以（50，30，0）为中心点绘制半径为6、高为10的圆柱体。

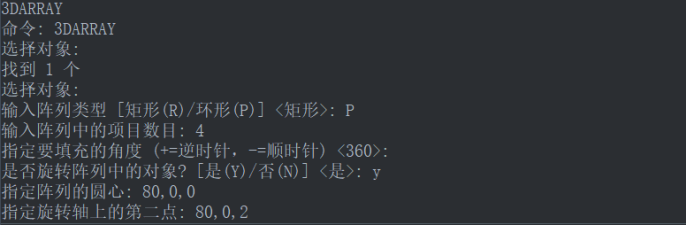

2.输入【3DARRAY】命令，选择半径为6的圆柱体进行环形阵列，设置参数如下图。

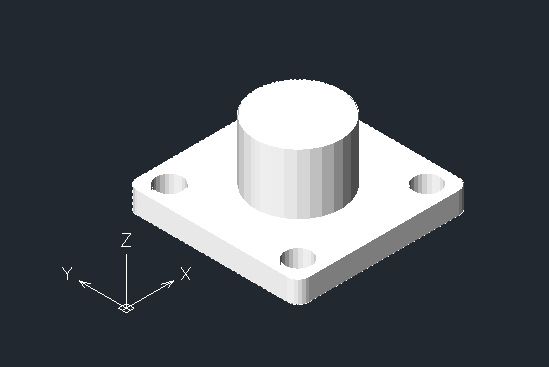

3.输入圆柱体命令【CYL】以（80，0，10）为中心点绘制半径为20、高为28的圆柱体。先输入并集命令【UNI】合并长方体和半径为20的圆柱体，然后差集命令【SUB】先选择合并后的实体后空格再选择阵列后的圆柱体后空格。最后把绘制的阀体接头移动至【阀体接头】图层。

以上就是CAD建模阀体接头的步骤，阀体剩下的装配零件小编将在下一篇章进行讲解。
