CAD装配阀体（1）—法兰母体

CAD装配阀体（1）—法兰母体

CAD可用于绘制机械图形，我们通过CAD绘制机械零件的二维平面图或三维立体图。接下来小编将分篇带大家通过绘制法兰母体、阀体接头、接头螺杆、密封圈、球心、阀杆、扳手、阀体、阀体边孔和螺母等模型零件，最后把这些模型装配成阀体。这篇小编先给大家讲解法兰母体的的绘制步骤。

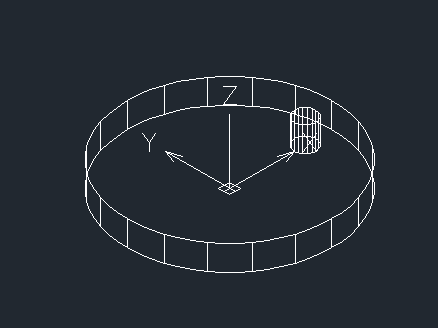

1. 打开CAD，首先新建一个文件命名“阀体装配图”，输入【LA】打开图层特性管理器，在面板中新建一个图层，命名为“法兰母体”。切换视图环境至【西南等轴测】，输入【ISOLINES】空格后输入线框密度为20。然后输入圆柱体命令【CYL】以（0，0，0）为中心绘制半径为57.5、高为14的圆柱体。最后再绘制一个以（42.5，0，0）为中心点、半径为6、高为14的圆柱体

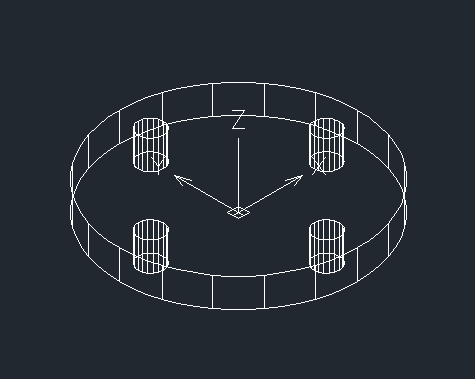

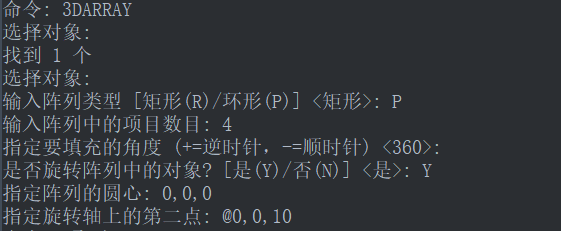

2.输入【3DARRAY】命令，选择绘制的小圆柱体进行环形阵列，设置参数如下图。

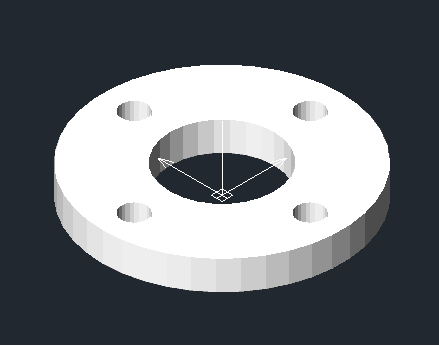

3.再输入圆柱体命令【CYL】以（0，0，0）为中心绘制半径为25、高为14的圆柱体。最后输入差集命令【SUB】选择大的圆柱体空格后再选择半径为6和25的圆柱体后空格，把绘制的法兰母体移动至【法兰母体】图层。

以上就是CAD建模法兰母体的步骤，阀体剩下的装配零件小编将在下一篇章进行讲解。
