在上一篇章中讲解了法兰母体、阀体接头、接头螺杆、密封圈、球心的绘制步骤，今天小编将继续讲解阀体的装配零件—阀杆，下面是具体的绘制步骤。

1.打开CAD，打开“阀体装配图”文件，在图层特性管理器面板中新建一个图层，命名为“阀杆”。点击面板中其它图层前的灯泡图标隐藏图层，只显示0图层和阀杆图层，然后双击阀杆图层在该图层绘制图形。

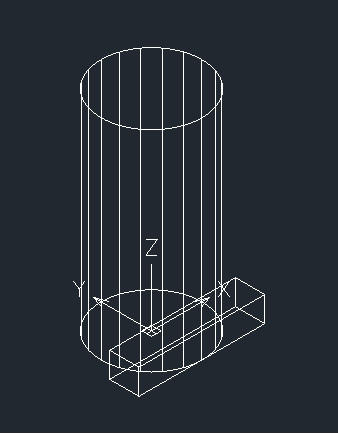

2.切换视图环境至【西南等轴测】，输入圆柱体命令【CYL】绘制一个圆柱体。然后输入长方体命令【BOX】绘制一个圆柱体，具体参数如下图所示。

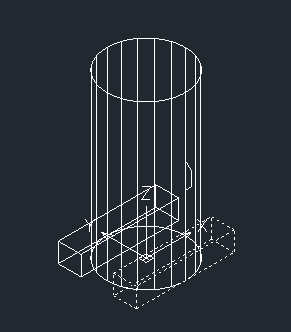

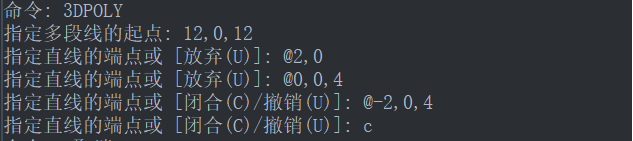

3. 输入镜像命令【MIROR3D】，以长方体为镜像对象，以ZX平面为镜像面复制长方体。然后输入【3DPOLY】绘制三维多线段，具体参数如下图。

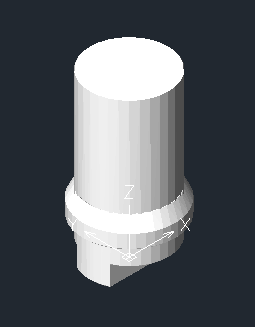

4.输入实体旋转命令【REV】，以三维多线段为对象，以（0，0，0）和（0，0，2）为旋转轴，旋转角度为360度。最后输入差集命令【SUB】选择圆柱体空格后选择两个长方体，阀杆就绘制完成了。

以上就是CAD建模阀杆的步骤，阀体剩下的装配零件小编将在下一篇章进行讲解。
