CAD作为图形绘制软件，常用于建筑、机械等产品构造以及电子产品结构设计。它能绘制各种各样的二维或三维图形，那么CAD怎样画三维闹钟呢？下面小编带你来绘制吧！

1.打开CAD，首先切换视图环境至【西南等轴测】，然后输入长方体命令【BOX】以（0,0,0）为中心点，绘制长宽高为80*80*20的长方体。然后输入圆角命令【F】将长方体的上方处理为圆角，圆角半径为40。

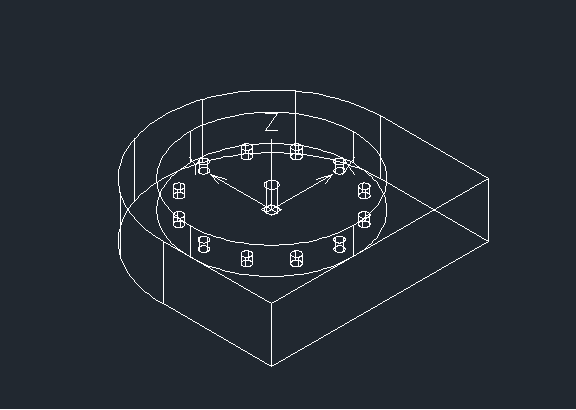

2.输入圆柱体命令【CYL】，以（0,0,10）为中心点，绘制半径为30，高为-10的圆柱体。然后输入差集命令【SUB】，将圆柱体从实体中剖切。最后再执行两次圆柱体命令绘制两个圆柱体，再输入三维阵列命令【3DARRAY】将高为3的圆柱体进行环形阵列，具体参数如下图。

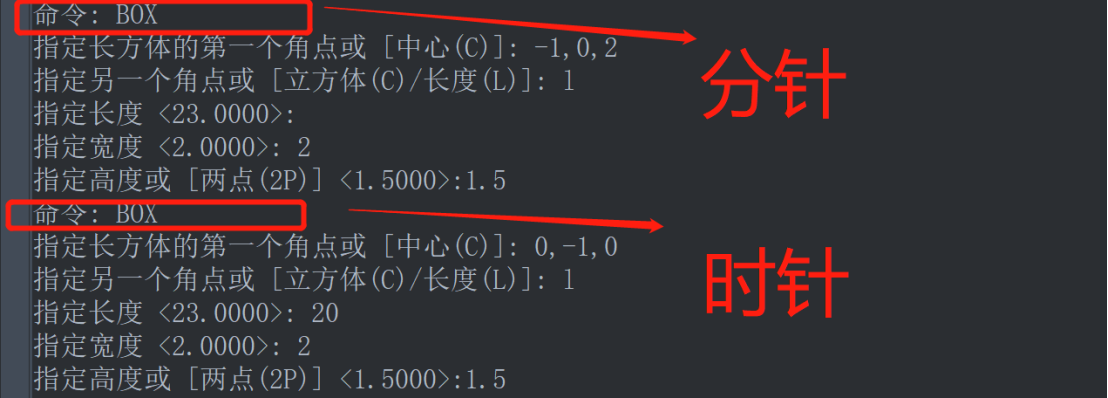

3.输入长方体命令【BOX】绘制闹钟的分针和时针。具体参数如下图。

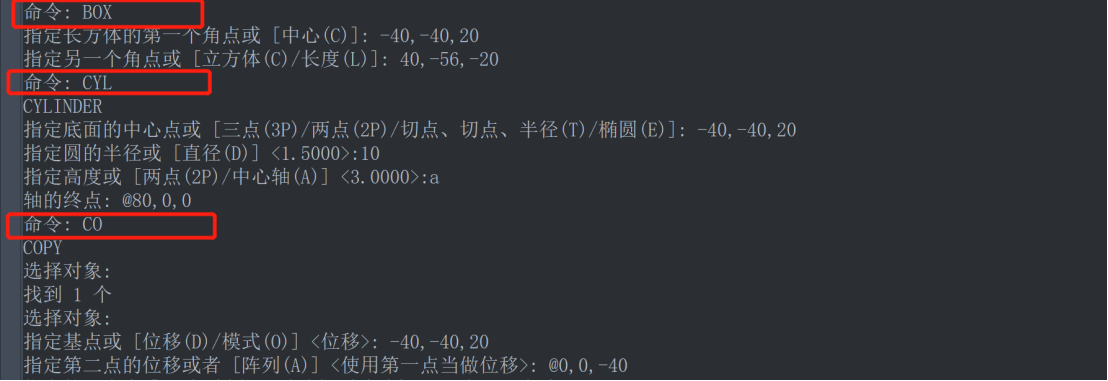

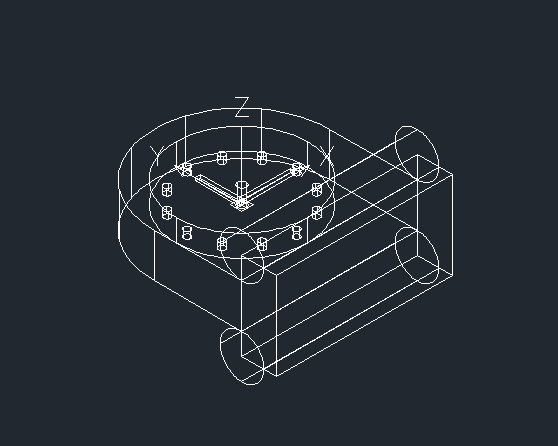

4.再使用长方体命令绘制出底座，然后在底座上方绘制一个圆柱体，最后使用复制命令将圆柱体复制到下方。具体的命令参数如下图。

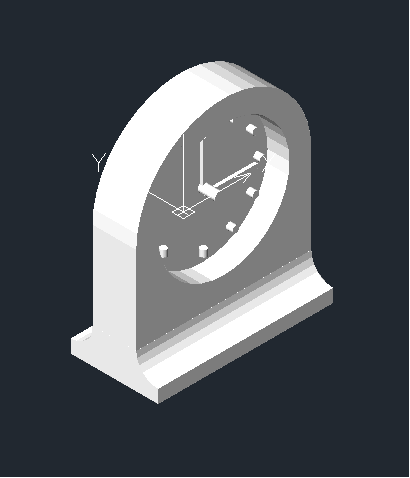

5.执行差集命令将两个圆柱体从底座长方体中剖切。然后输入三维旋转命令【3DROTATE】将绘制的实体绕X轴旋转90度。最后对绘制的实体进行【平面上色】，闹钟就绘制好了。

以上就是CAD三维闹钟的绘制步骤了，大家学会了吗？跟着动手试试吧！
