在上一篇章中讲解了法兰母体、阀体接头、接头螺杆、密封圈的绘制步骤，今天小编将继续讲解阀体的装配零件—球心，下面是具体的绘制步骤。

1. 打开CAD，打开“阀体装配图”文件，在图层特性管理器面板中新建一个图层，命名为“球心”。只显示0图层和球心图层，然后双击球心图层在该图层绘制图形。

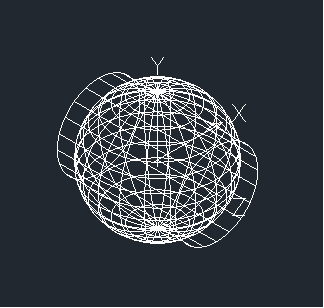

2. 切换视图环境至【西南等轴测】，输入球命令【SPH】以（0，0，0）为球心绘制半径为20的球体。然后输入【UCS】后将X轴转转90度。最后输入圆柱体命令【CYL】以（0，0，20）为中心点，绘制半径为14，高为40的圆柱体。

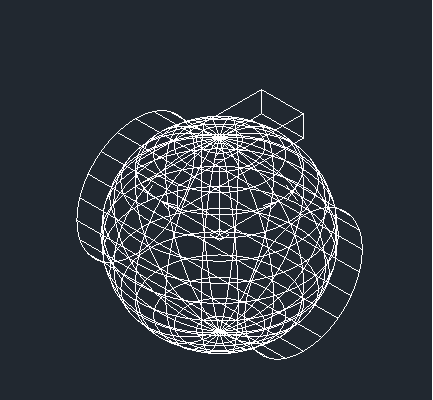

3.输入【UCS】后将X轴转转-90度.输入长方体命令【BOX】绘制一个长方体，具体参数如图。

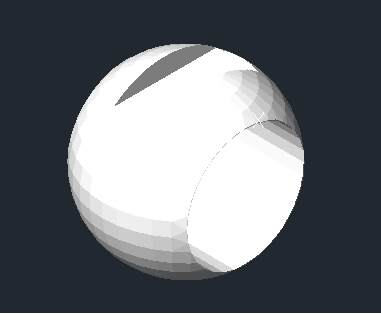

4.差集命令【SUB】先选择球体后空格再选择圆柱体和长方体后空格，球心就绘制完成了。

以上就是CAD建模球心的步骤，阀体剩下的装配零件小编将在下一篇章进行讲解。
