CAD作为一款方便快捷的图形绘制软件，我们可以使用各种命令进行绘制需要的图纸。我们也常用于家具设计，我们今天绘制的是三维扶手椅，一起来看看绘制方法吧！

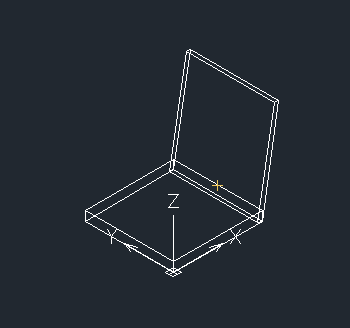

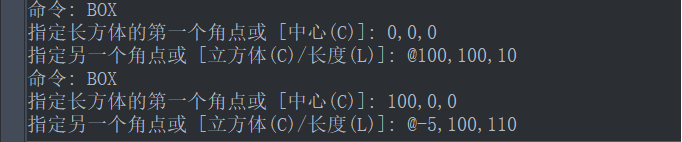

1.打开CAD，切换视图环境至【西南等轴测】，然后输入长方体命令【BOX】，分别绘制两个长方体，具体参数如下图。然后输入三维旋转命令【ROTATE3D】以作为靠背的长方体为对象，y轴为旋转轴，指定y轴上的一点为（100，0，0），旋转10度。如图所示。

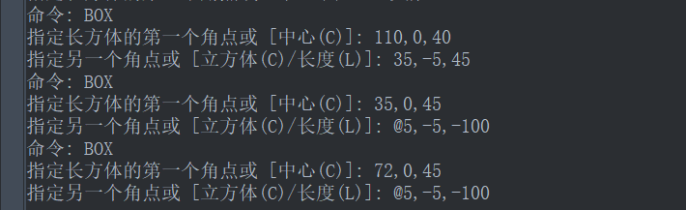

2.再输入长方体命令，执行三次，具体参数如下图。

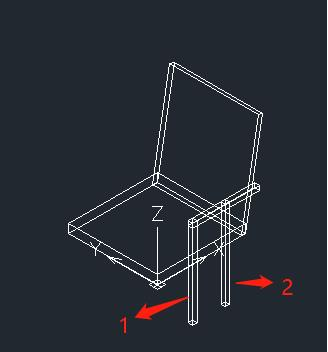

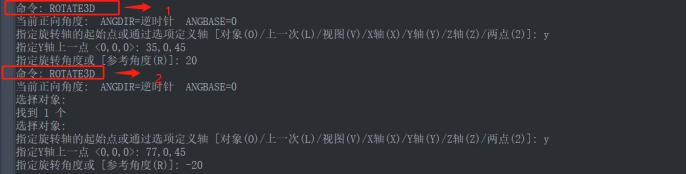

3.输入三维旋转命令【ROTATE3D】依次将椅子的凳腿进行旋转。具体参照和选择对象如下图。

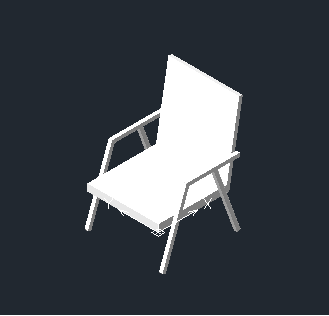

4.输入并集命令选择椅子的扶手和凳腿进其合并，然后输入三维镜像命令【MIRROR3D】后选择合并的实体为对象，在椅子的中部依次选择三个点将其复制到另一侧。三维扶手椅就画好了。

以上就是用CAD绘制三维扶手椅的步骤，一起来试试吧！
