在上一篇章中讲解了法兰母体、阀体接头、接头螺杆、密封圈、球心、阀杆、扳手、阀体、阀体边孔、垫环、密封环的绘制步骤，今天小编将继续讲解阀体的装配零件—螺母，这也是阀体最后一个装配零件，下面来看看具体的绘制步骤吧！

1.打开CAD，打开“阀体装配图”文件，在图层特性管理器面板中新建一个图层，命名为“螺母”。最后隐藏其它图层，只显示0图层和新建图层。

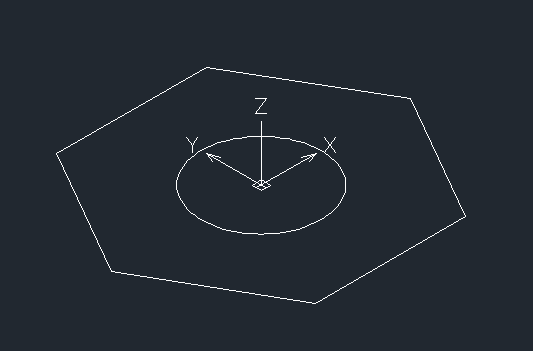

2.切换视图环境至【西南等轴测】，输入多边形命令【POL】绘制一个正六边形，具体参数如下图。然后输入圆命令【C】以（0，0，0）为圆心，绘制半径为6的圆。

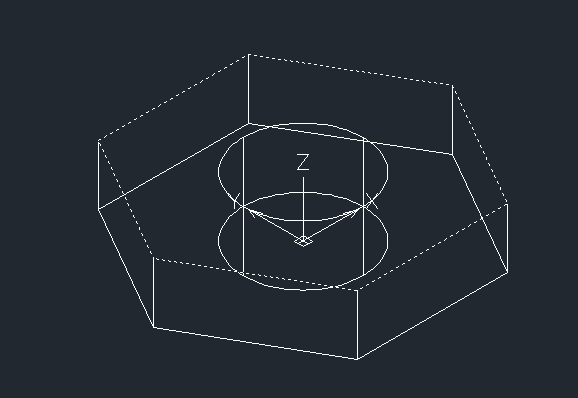

3.使用拉伸【EXT】选择圆和正六边形将其向上拉伸6。然后输入圆角命令【F】选择正六边形后输入半径2，依次选择图中虚线线段后空格，对其圆角处理。

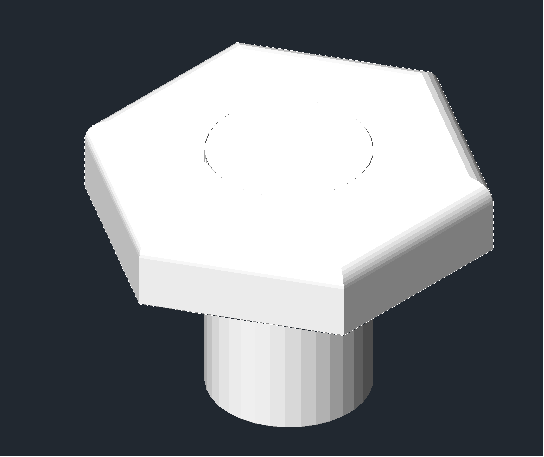

4.输入差集命令【SUB】将圆柱体从正六边体中剖切，然后执行圆柱体命令【CYL】以（0，0，6）为中心，绘制R6、H-20的圆柱体。

以上就是CAD建模螺母的步骤，到这里关于阀体的装配零件就已经全部绘制完成了。小编将在下一篇章讲解如何用这些绘制的零件装配阀体，敬请期待下一篇文章内容。
