对于初学CAD的人来说很多内容理解的不透彻，需要多加练习才能熟能生巧，下面小编通过绘制一个图形，来为大家带来CAD基础功能的介绍，有需要的朋友们可以参考下。

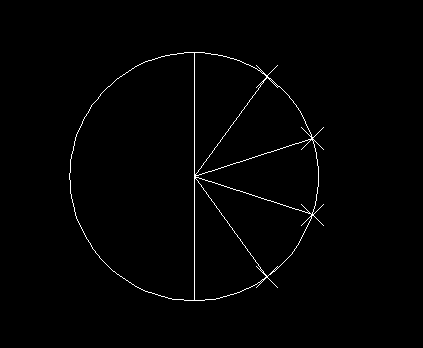

1.打开中望CAD软件，绘制一个长为60的水平线，点击绘图，选择圆弧，选择起点、端点、半径，在直线右侧绘制一个半圆，使用镜像命令绘制对称图形，然后对右侧圆弧进行五等分操作，得到图形如下。

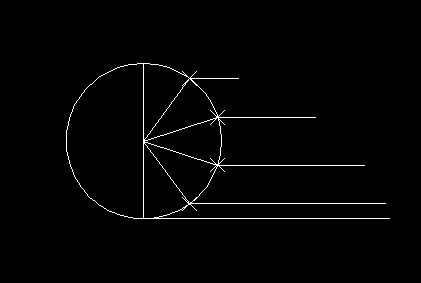

2.使用直线命令，在等分交点处，绘制出n/5的弧长长度的直线（n=1,2,3,4,5,从上到下越来越大）。

3.使用RO旋转命令，从上到下对线段进行旋转36、72、108、144的操作，得到如下所示图形。

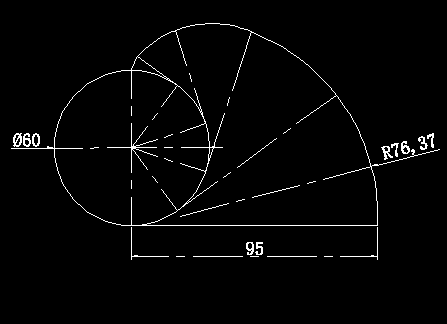

4.使用圆弧命令，在端点处依次绘制圆弧，最后修改线段线型，并加上标注，就得到了最终的图形了。

以上就是CAD中使用直线命令，圆弧命令与旋转命令等绘制图形的操作，希望这篇文章对大家有帮助，感谢各位的阅读！
