CAD是常用的绘图软件，我们使用CAD来绘制各种图形，那在CAD当中，大家知道CAD绘制三个半月状图形的方法吗？下面跟着小编，小编带着大家一起看看吧！

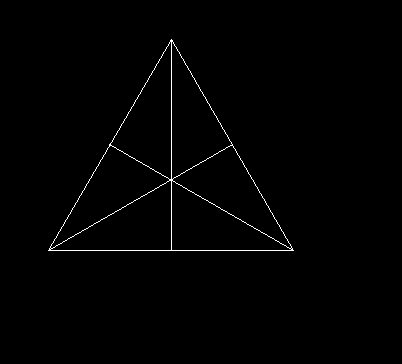

1.首先我们打开中望CAD，使用左侧工具栏的正多边形命令，绘制一个正三角形，然后我们使用直线命令，将其端点与边长中点连接，得到图形如下。

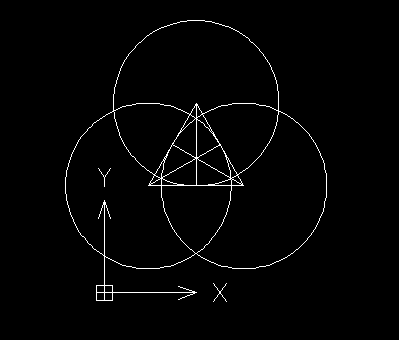

2.使用圆命令，圆心选中端点，半径是一个线段，得到三个圆，效果图如下。

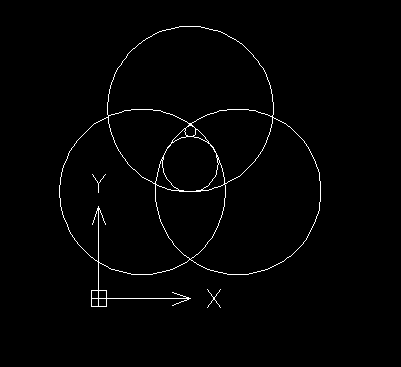

3.将三角形和线段删去，使用圆命令中的相切、相切、相切命令，绘制出一个中心圆，继续使用这个命令，在中心圆上端绘制一个小圆。

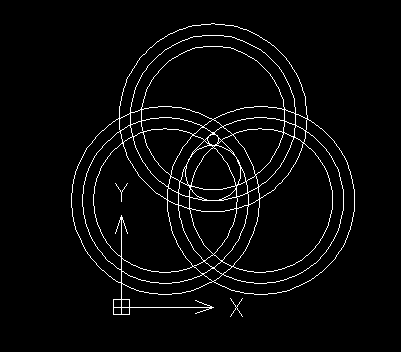

4.在命令行中输入O，对三个大圆进行向内、向外偏移操作，其中偏移距离为小圆的直径，效果图如下。

5.选中图形，使用修剪工具将多余线段删掉，最后给图形做好标注，就得到了我们需要的图形了。

以上就是在CAD中绘制三个半月图形的操作，感谢阅读的小伙伴，更多CAD资讯敬请关注中望CAD官网。
