CAD建模茶几

CAD建模茶几

CAD是一款常用的图纸设计软件，它不仅能够绘制平面图，还可以绘制三维视图。我们今天要讲的是的是三维茶几的绘制，下面我们就来看看详细的教程。

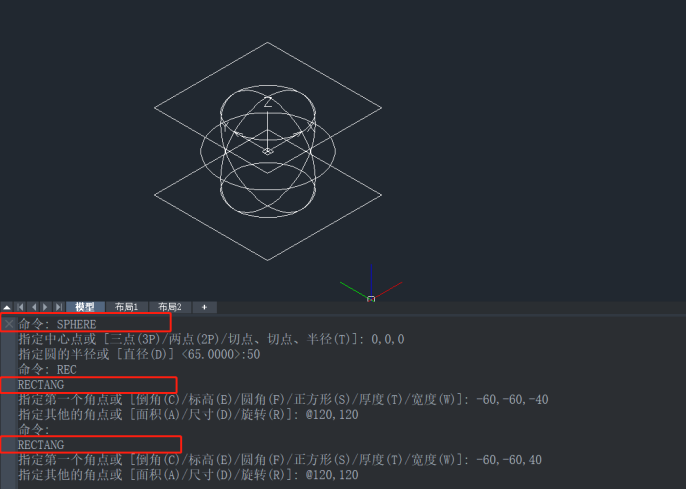

1.打开CAD，首先执行球命令【SPH】绘制一个球体，然后执行两次矩形命令【REC】绘制矩形，具体的参数如下图。

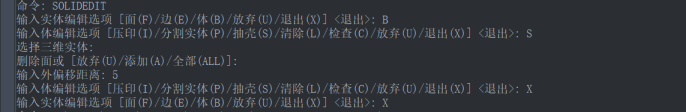

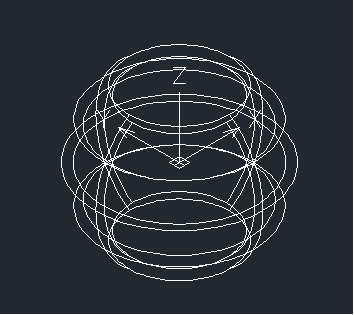

2.输入剖切命令【SLICE】后先选择球体为剖切对象后空格，然后选择绘制的矩形，剖切命令需执行两次，每次选择一个矩形。输入删除命令【E】删除两个矩形。最后执行抽壳命令【SOLIDEDIL】以球为对象进行抽壳，具体的执行步骤如图。

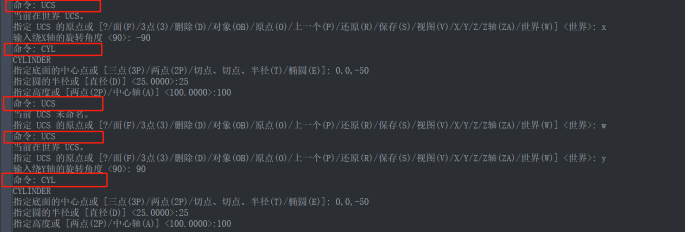

3.依次输入【UCS】命令修改坐标系方向，然后执行【CYL】命令绘制两个圆柱体。具体的执行步骤如下图。

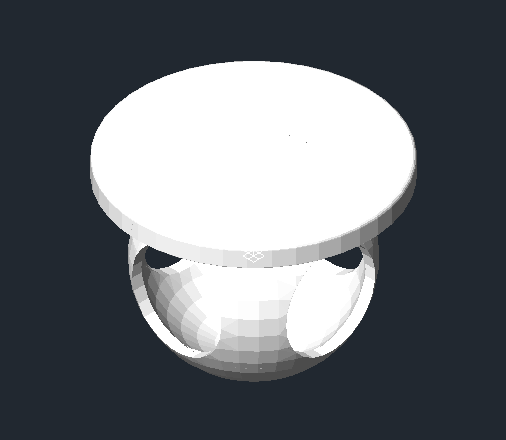

4.输入差集命令【SUB】将两个圆柱体从球体中剖切。然后输入【CYL】以（0，0，40）为中心点绘制半径为65、高为10的圆柱体。三维茶几就绘制好了。

以上就是CAD建模茶几的步骤了，大家学会了吗？一起来试试看吧！
