CAD是一款常用的绘图软件，掌握CAD的操作技巧可以帮助我们有效提高绘图效率。这里小编为大家带来的是CAD中绘制叠起的心状图形，有需要的朋友们可以来看看。

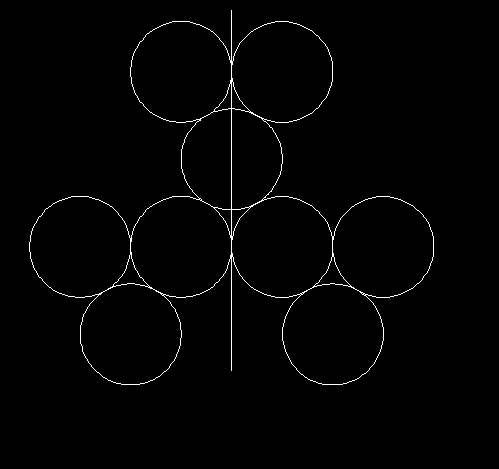

1.打开中望CAD，绘制一个竖直线，在线中间绘制一个半径为50的圆，使用圆命令中的TTR功能，绘制出上方的圆，然后继续用这功能绘制出剩下的圆，然后镜像操作，得到效果图如下。

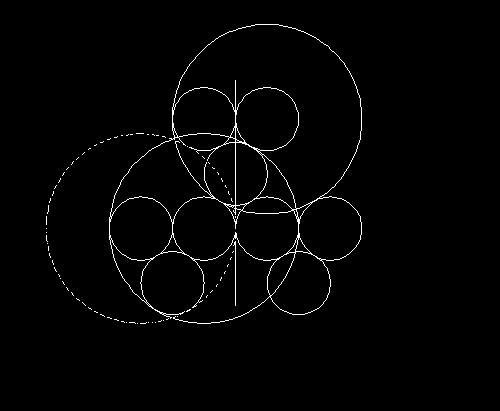

2.使用TTR功能，根据下图中的相切图形，绘制出相切圆，半径为150。

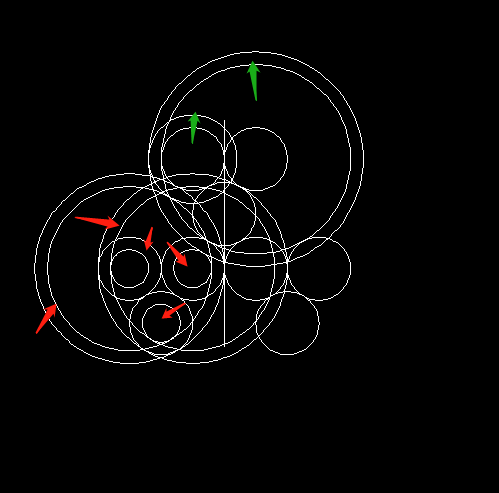

3.接着我们使用偏移命令，偏移距离设置为20，对绿色箭头部分进行向外偏移，对红色箭头部分向内偏移。

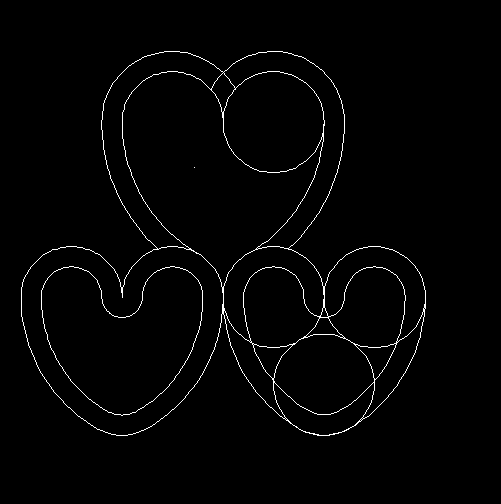

4.选中图形，对其进行修剪操作，然后在下端的爱心的端点处，绘制一个半径为20的圆，继续修剪，得到图形后对其进行镜像操作，如下图所示。

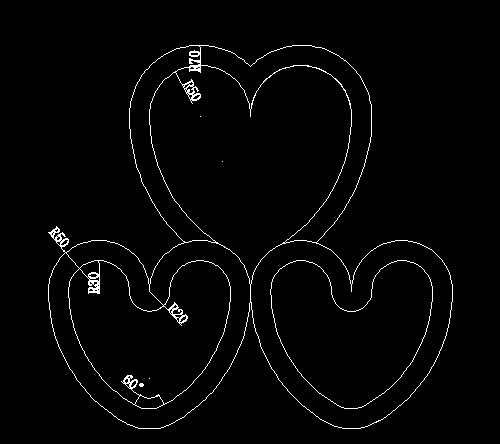

5.将多余圆删去，给图形标注好，就得到了最终图形。

以上就是在cad中绘制一个CAD如何绘制三个连接的爱心状图形的操作了，感谢大家的阅读。
