CAD设计中，会遇见需要统计块数量的场景，那该如何快捷地统计呢？小编在这里为大家介绍一种方法——用CAD数据提取统计块数量，快来一起看看吧。

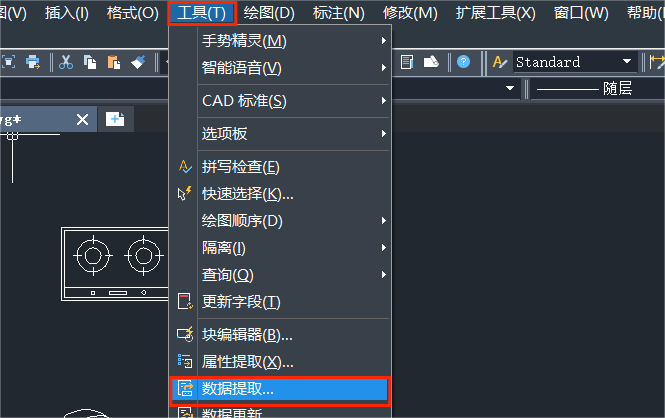

1. 单击菜单栏中的【工具】，在选项卡中选中【数据提取】。

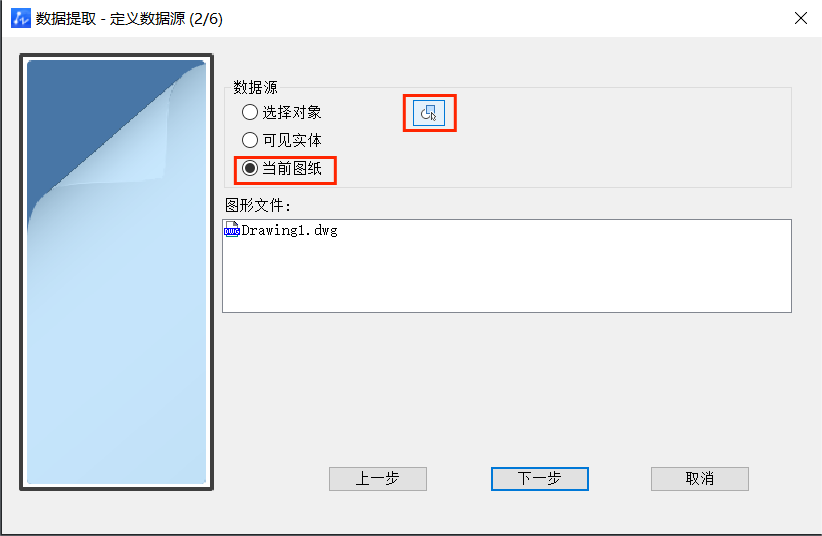

2. 选择“创建新数据提取”，点击下一步。选择“当前图纸”为数据源，并单击数据源右侧图标，根据命令行提示，框选需要统计块的图纸范围。

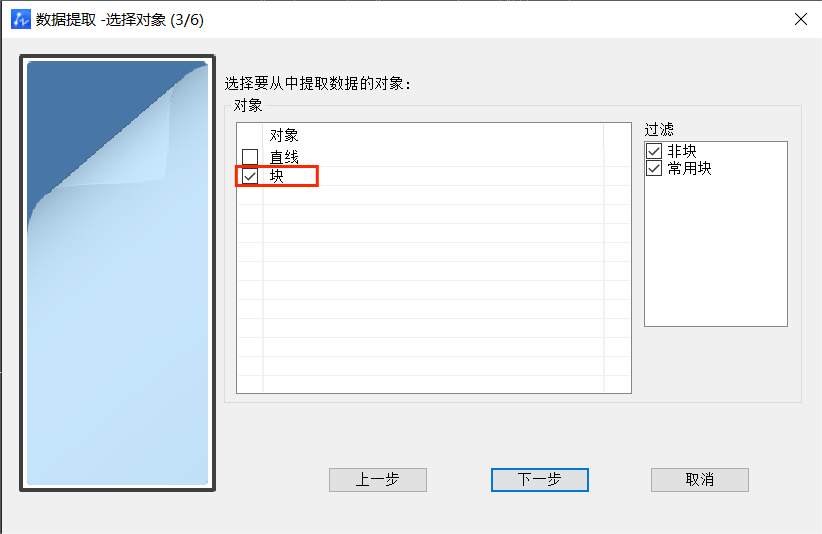

3. 选择成功后，右键回到数据提取窗口。在对象选择下勾选“块”，点击下一步。

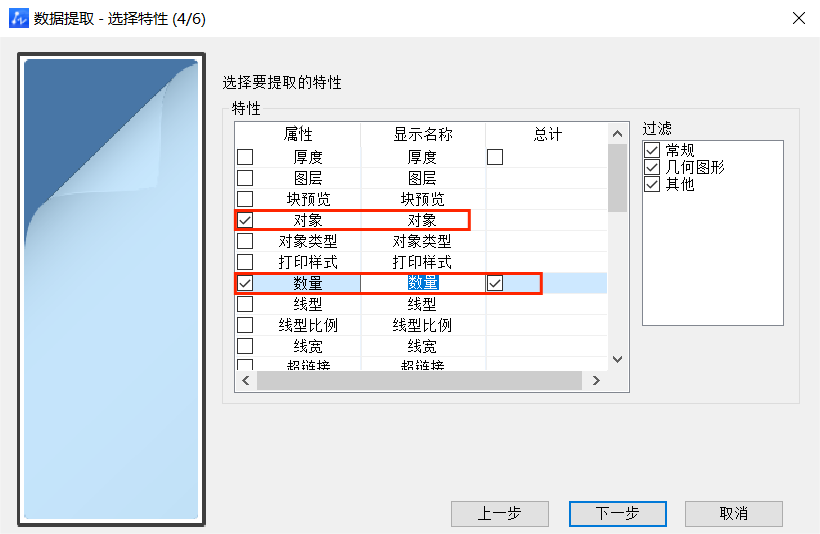

4. 选择需要提取的特性，在这里，我们只统计块的数量，所以仅勾选“对象”和“数量”属性。可以双击“显示名称”，修改属性显示在图纸或文件中的名称。

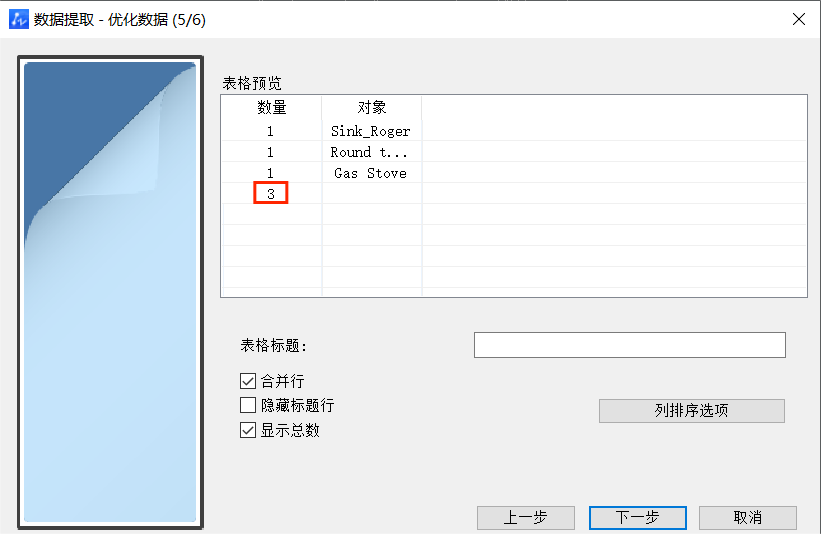

5. 点击下一步，可见表格预览。在这里我们可以看见块的总数。

6. 如果想将表格插入到图纸当中，点击下一步，选择“将数据提取处理插入图形”，根据命令行提示，选择插入点，最后点击完成，数据就以表格的形式插入到了图形中。

数据提取工具可不止能统计数量，更多应用场景等待着大家探索，行动起来吧。
