CAD中虚线间距太小，无法显示，明明绘制的是虚线，但却因为间距太小而显示为实线。这是什么情况?如何调整?解决这个问题其实很简单，只需要适当调整其CAD线型比例因子就可以了。本文小编要分享的是CAD软件是如何通过设置CAD线型比例因子来调整CAD虚线间距的!



CAD虚线间距设置步骤:

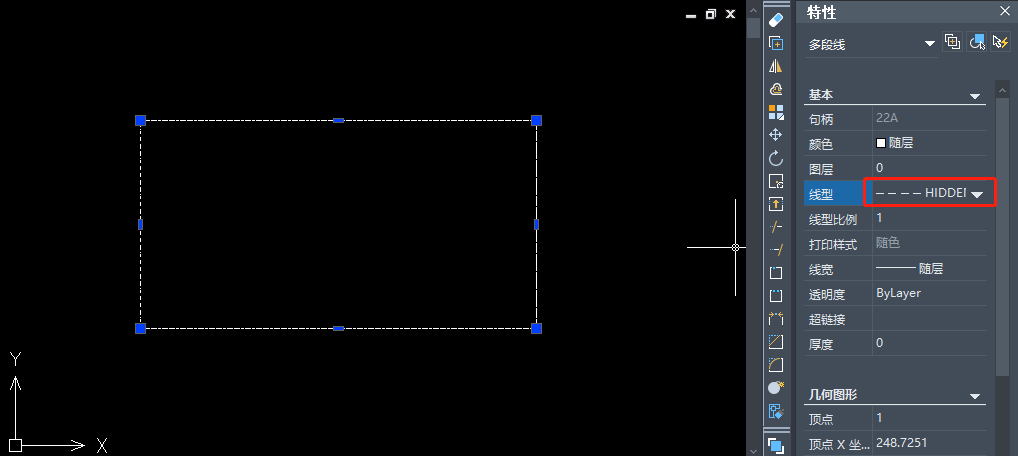

启动CAD软件，打开需要修改的绘图文件，小编以下图中的矩形为例，选中的矩形在特征栏中可以看到其线型是虚线，但由于CAD虚线间距太小而无法显示。

注意:如果功能栏不显示，可以使用快捷键[Ctrl+1]调出功能栏。



方法一:LTSCALE系统变量

LTSCALE系统变量主要用于设置全局线型比例因子。初始值:1.0000，范围:大于0。具体操作步骤:

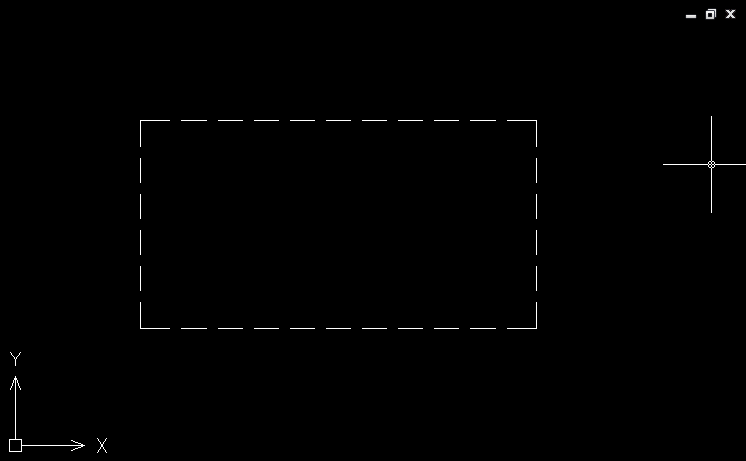

启动CAD软件，在命令行输入系统变量:LTSCALE，按回车键确认;根据系统提示输入新线型比例因子，如:10，点击Enter确定CAD虚线间距。如下图所示:

方法二:线型管理器

1. 单击切换到功能区的“常用”选项卡，在“特性”区域找到并单击“线型控制”，在下拉框中单击“其他”。

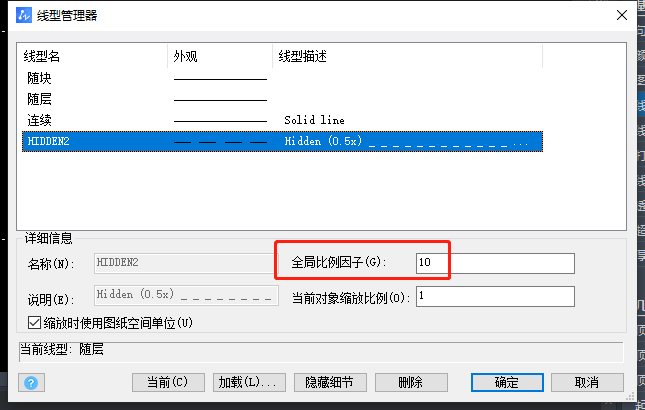

2. 此时软件会弹出“线型管理器”对话框，从线型列表中选择要调整的线型，适当增大“全局比例因子”，点击“确定”按钮。

全局比例因子: 显示用于所有线型的全局缩放比例因子。

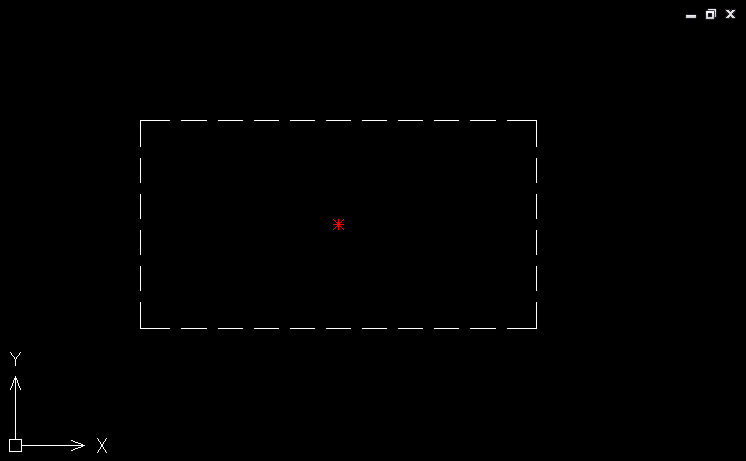

3. 调整后，CAD虚线间距可以正常显示。最终的效果图如下:



以上便是小编给大家分享CAD虚线间距过小的两种解决方案，大家学会了吗?
