当调用CAD图像命令创建所选对象的镜像副本时，为了保证文本的可读性，软件系统在CAD图像生成过程中会默认保持文本的原始方向。但为什么CAD镜像后文字会反转呢?如果CAD镜像后文字反转了怎么办?本文和小编一起来了解一下CAD镜像后文字反转时的两种情况及解决办法。



1、CAD镜像时任何文字都会反转

在CAD软件中，如果在CAD镜像操作中出现普通单行文本或多行文本倒转的情况，一般是因为将系统变量MIRRTEXT的值被设置为“1”。

解决方案:

此时，您可以通过调整系统变量MIRRTEXT来控制文本方向。

(1)当系统变量MIRRTEXT值为0时，保留文本方向，即不改变创建的镜像文本方向;

(2)当系统变量MIRRTEXT值为1时，将文本的方向改变为镜像文本，即创建的镜像文本将反转方向。

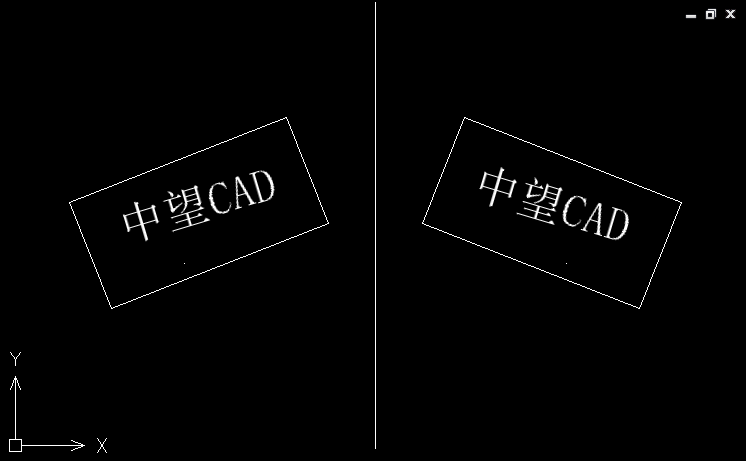

启动CAD，输入系统变量:MIRRTEXT，按回车键;根据系统提示输入“MIRRTEXT”的值为“0”，按“Enter”确认。如下图所示:



2、CAD镜像时普通文本不反转，图块内的文本会反转

CAD系统默认状态下CAD镜像时将保持文字的原本方向，以保证文字的可读性;但是当文本在图块内时，它将被视为图形，因此它也将在CAD镜像时反转。



解决方案:

(1)将普通文本替换为属性文本

在CAD镜像时，图块中的属性文本可以保持可读且不颠倒，因此可以用属性文本替换图块中的普通文本。

(2)将图块炸开后镜像

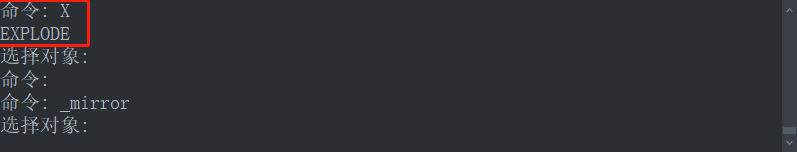

在CAD中将需要的镜像的图块炸开，然后在进行镜像操作即可。如下图所示:





以上就是小编给大家分享的CAD镜像后文字反转的两种情况和解决办法，你学会了吗?
