今天我们学习用CAD画特斯拉车标，一起来看看具体的绘制步骤。

1.打开CAD，首先新建一个辅助线图层，将图层的线型和颜色改为center和红色。然后使用构造线命令【XL】绘制一个相互垂直的构造线。输入命令【O】将水平构造线向上偏移289。输入旋转命令【RO】将垂直构造线向左右旋转29度。最后将这些线都移动至辅助线图层。

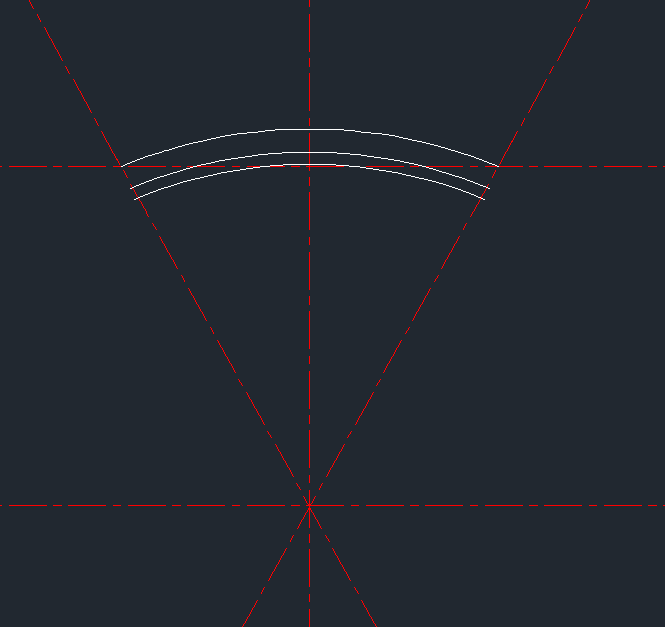

2.输入圆弧命令【ARC】后以右侧旋转直线和偏移直线交点为起点，左侧旋转直线和偏移直线交点为端点，绘制半径为420的圆弧。将圆弧向下偏移20、30。

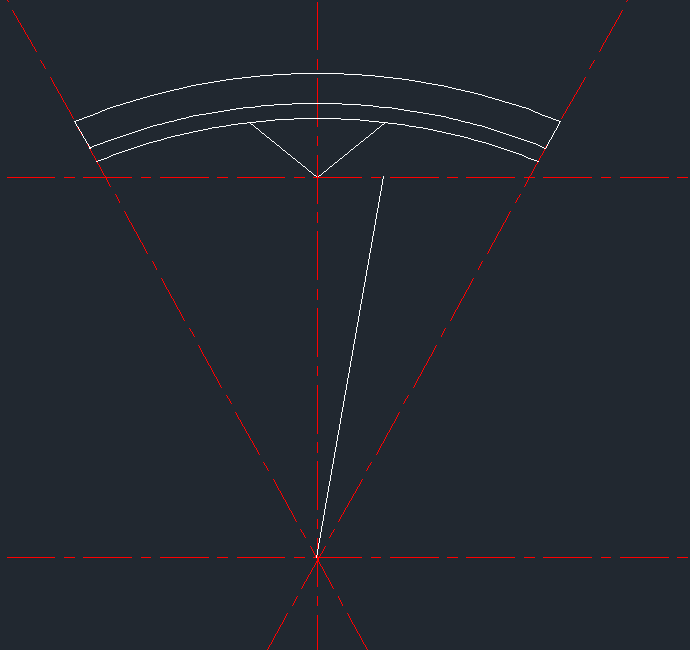

3.删除和修剪多余的线。首先使用直线【L】封闭圆弧，再将水平构造线向上偏移252。然后执行直线命令在图中所示位置绘制两条直线。下方的直线角度为80度，上方的直线角度为39度。最后再执行镜像命令【MI】将上方的直线镜像到左侧。如图所示。

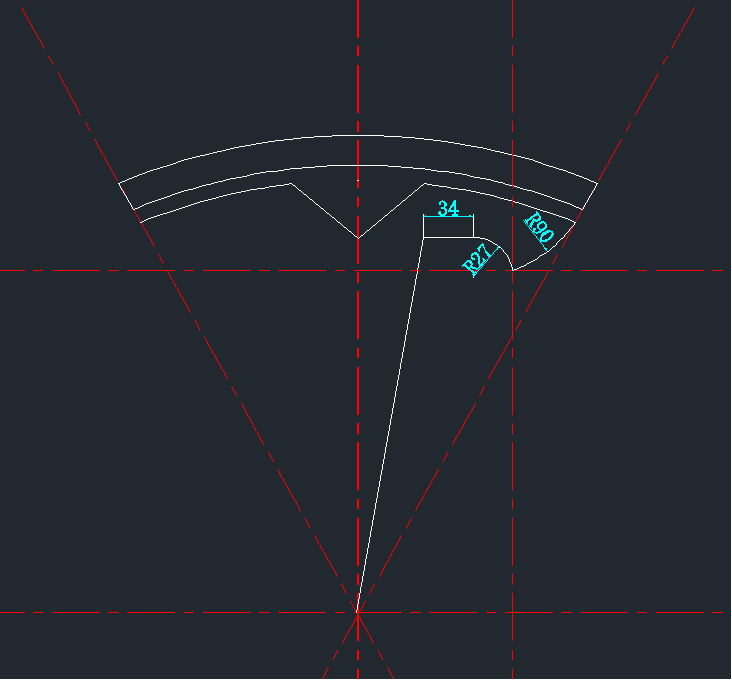

4.将水平构造线向上偏移230，垂直构造线向右偏移104。然后结合直线命令【L】，圆弧命令【ARC】绘制图形，具体参数如下图。

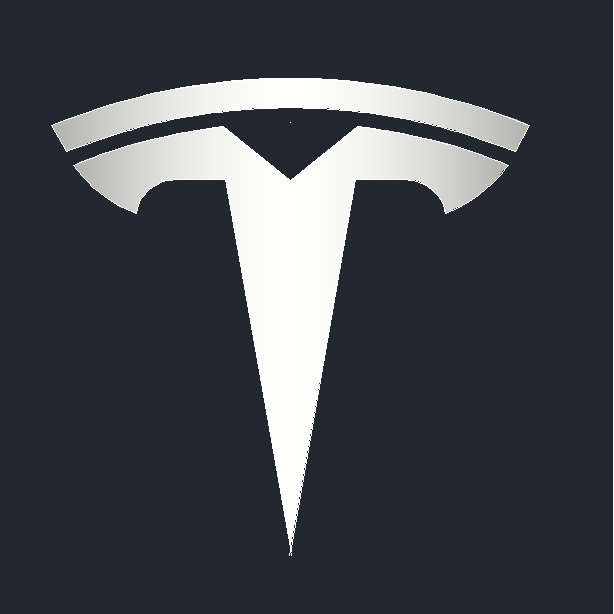

5.将绘制的图形镜像复制到左侧，删除多余的辅助线。最后使用填充命令【H】对图形进行渐变填充，特斯拉车标绘制完成。

以上就是在CAD绘制特斯拉车标的步骤，动手绘制看看吧!
