今天我们学习用CAD画丰田车标，下面小编就为大家说一下具体的绘制步骤。

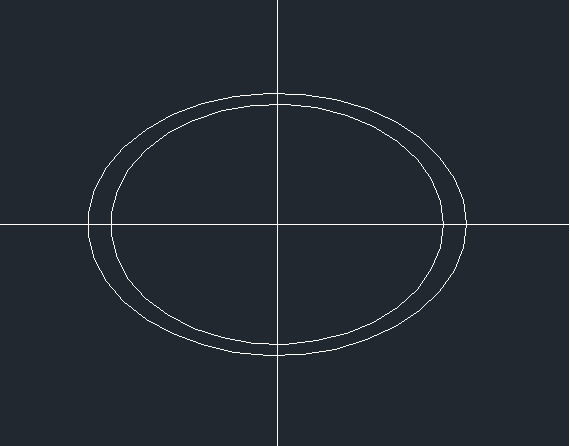

1.打开CAD，输入构造线命令【XL】绘制相互垂直的构造线，然后执行椭圆命令【EL】绘制两个椭圆。都以构造线交点为中心点，一个椭圆第二端点位于水平构造线上长度为101，其它轴位位于垂直构造线长度上为70。另一个椭圆第二端点长度为89，其它轴位长度为64。如图所示。

2.再重复执行椭圆命令，绘制两个椭圆。以构造线交点为中心，一个椭圆的长轴半径为43，短轴半径为17。另一个椭圆的长轴半径为62，短轴半径为27。

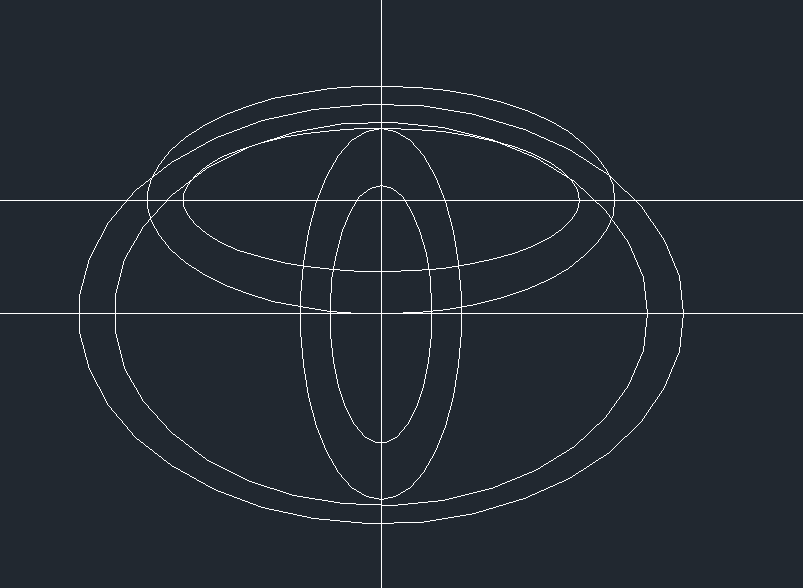

3.执行偏移命令【O】将水平构造线向上移动38。以偏移直线和垂直构造线交点为中心点绘制两个椭圆，椭圆的长轴半径和短轴半径分别为（66，24）和（78，39）。如图所示。

4.修剪图形，然后使用填充命令【H】对其上色，丰田车标绘制完成。

以上就是用CAD绘制丰田车标的步骤，大家学会了吗？动手试试看吧!
