CAD如何制定图形缩放

CAD如何制定图形缩放

有时在CAD中绘制的图形的大小并不是我们想要的，所以如果我们想要调整尺寸大小，将很难直接通过工具实现，那么CAD是如何控制图形的大小缩放呢?

1. 首先我们打开CAD软件并画一个矩形

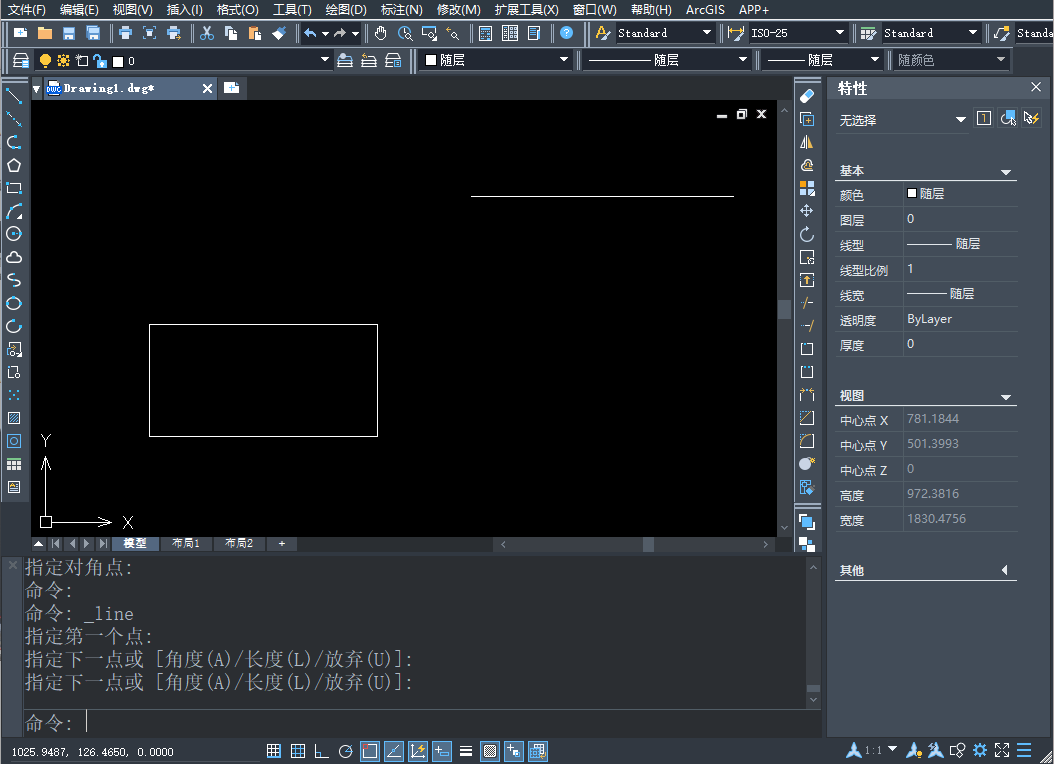

2. 在矩形旁边，画一条直线并将长度设置为10cm

3. 选中矩形，在命令行中输入ALIGN

4. 在命令行显示找到1个后，将矩形第一个源点和第一个直线目标点相连

5. 再将矩形第二个源点和第二个直线目标点相连

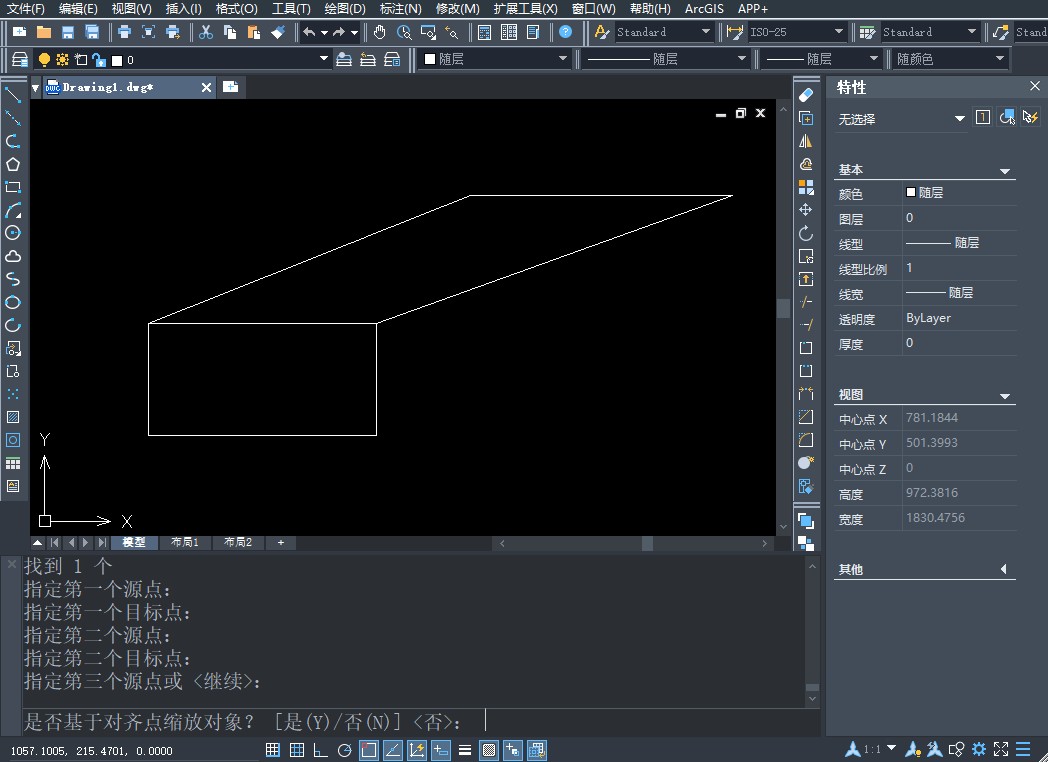

6. 待下方命令行出现是否基于对齐点缩放对象的提示后，输入是（Y），完成矩形缩放

关于“CAD如何制定图形缩放?”相信大家都已通过上述教程学习完毕。如果大家在这个过程中有任何问题，都可以重读几遍、反复温习。学习不是一蹴而就的，而是需要我们长期的练习。如果觉得文章不错，可以继续关注我们，获取更多内容哦。
