CAD绘制喷射泵

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。暂无

简介CAD绘制喷射泵 CAD作为制图软件,可以用于绘制给排水、消防CAD等图例符号,那么如何使用CAD绘制喷射泵呢?下面小编就为大家讲解具体的绘制步骤。 1.打开CAD,首先执行圆命令【C】绘

CAD绘制喷射泵

CAD作为制图软件,可以用于绘制给排水、消防CAD等图例符号,那么如何使用CAD绘制喷射泵呢?下面小编就为大家讲解具体的绘制步骤。

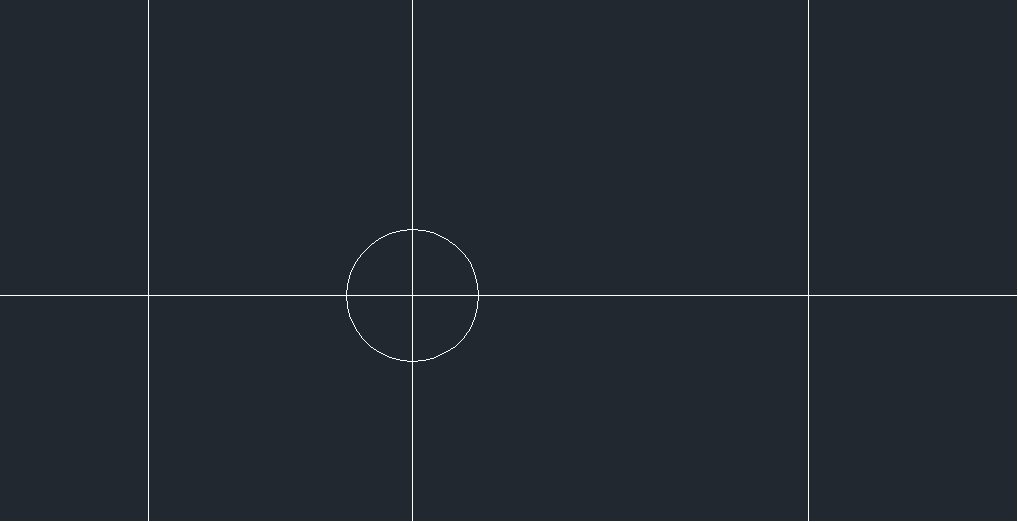

1.打开CAD,首先执行圆命令【C】绘制一个半径为10的圆。然后执行构造线命令【XL】在圆心处绘制相互垂直的构造线。最后输入偏移命令【O】将垂直构造线向左偏移40,向右偏移60。如图所示。

CAD绘制喷射泵

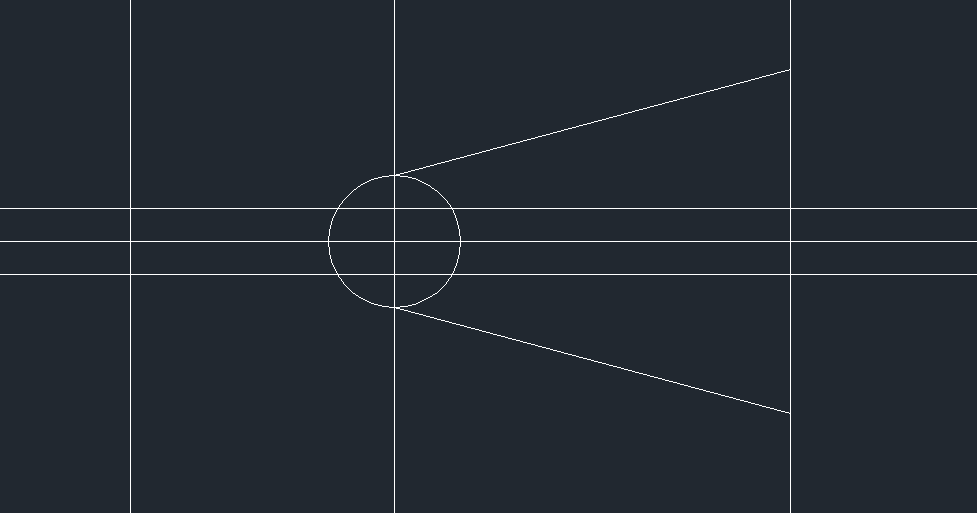

2.执行直线命令【L】以圆和垂直线上端的交点为起点绘制一条角度为15度的直线,然后输入镜像命令【MI】以圆心为基点将直线复制到下方。最后将水平构造线向上下偏移5。如图所示。

CAD绘制喷射泵

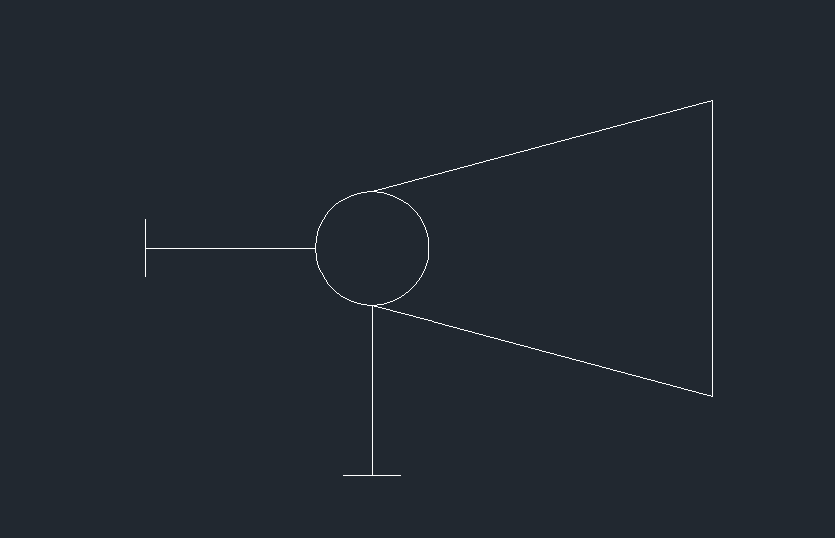

3.使用修剪工具修剪图像,然后输入旋转命令【RO】选择修剪图形左侧的两条直线为旋转对象,指定圆心为基点,空格。输入复制命令【C】,空格。最后输入旋转角度为90度。喷射泵就画好了。

CAD绘制喷射泵

以上就是在CAD绘制喷射泵的步骤,动手画画看吧!
