 在CAD绘图过程中，如果希望在模型空间中同时查看多个视图，则需要将图形区域分离为几个单独的查看区域(称为CAD视口)。那么如何在CAD中创建多个视口呢?下面我们就一起了解一下CAD多个视口创建的一些方法和技巧吧!

CAD 视口命令可以将一个图形窗口划分为多个分割窗口，并控制所分割窗口的数量及其排列方式。视口工具栏还允许您保存和撤消已命名的窗口设置，并显示当前和已保存的窗口设置列表。



构建多个CAD视口的方法:

方法一:菜单栏

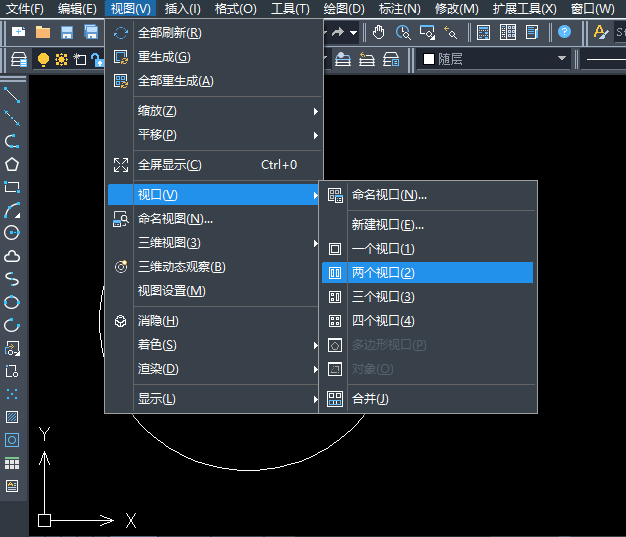

启动CAD后，点击菜单栏中的【视图】选项，在弹出的下拉菜单中点击【视口】，可根据实际需要在子菜单中选择创建相应数量的视口。如下图所示:





根据界面提示选择视口方向，完成CAD视口创建。



方式二:命令行方式

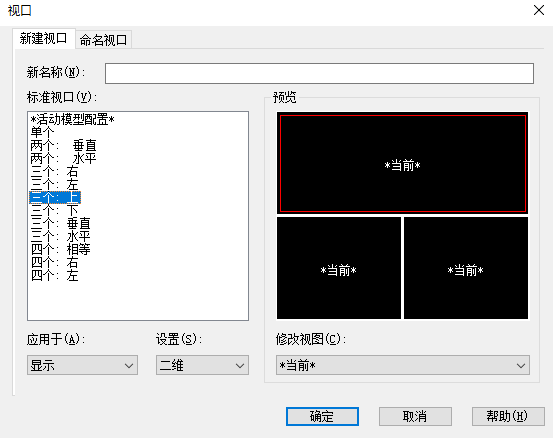

在CAD中打开图纸文件后，调用CAD 视口命令:VPORTS，可以弹出【视口】对话框。如



根据实际需要，在【标准视口】列表中选择视口样式，可在右侧【预览】框中查看显示效果。

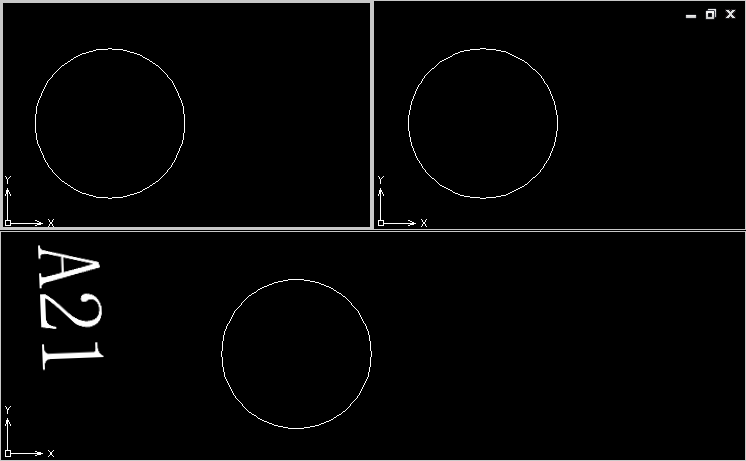

设置其他参数后，单击【确定】，完成CAD视口的建立。如下图所示:
