1. 旋转参照

旋转参照就是参照已有对象，对需要操作的对象进行一定角度的旋转。

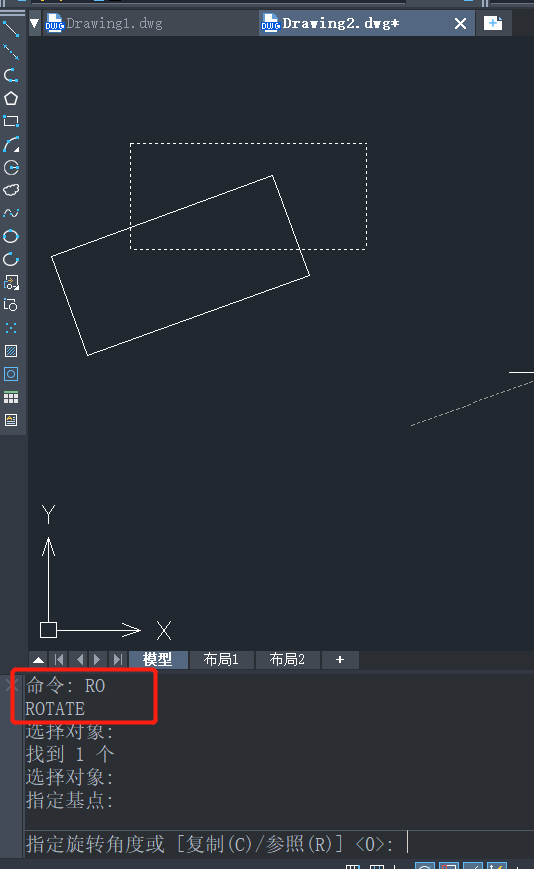

可以在下方命令行输入旋转命令【RO】，空格结束，选择绘图区中需要旋转的图形根据需要进行旋转，空格结束；或是选择操作对象旋转边的起点及终点，确定参照角后，在命令行输入【P】，确定旋转边，单击起点和中点进行旋转；

2. 偏移参照

偏移参照就是通过选择图中的某个对象的距离，如线段，来确定偏移数值。

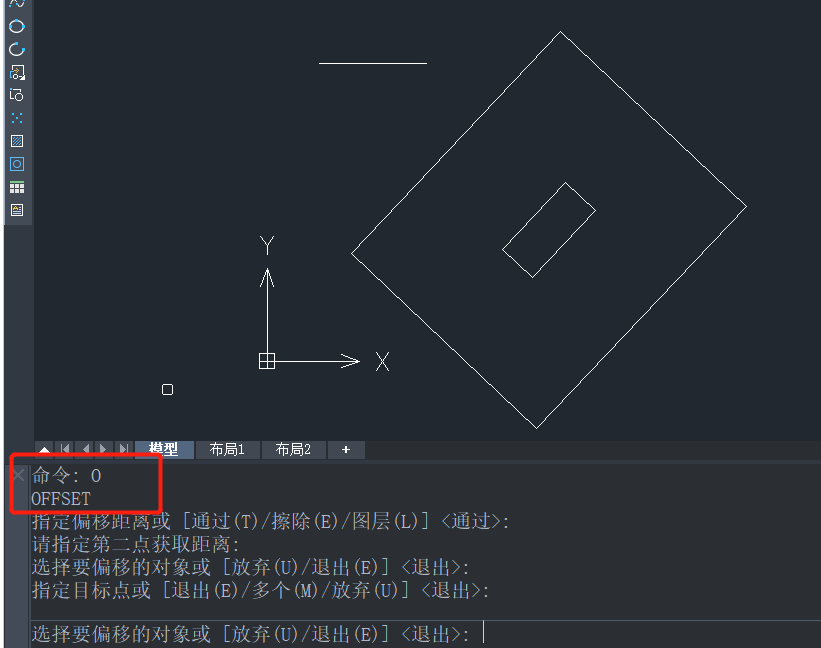

在下方命令行输入偏移命令【o】，空格结束，选择线段的起点与中点，确定偏移距离，再点击选择偏移对象，选择向外偏移，空格结束；

3. 缩放参照

缩放参照就是将操作对象缩放刀跟参考对象一样大小。

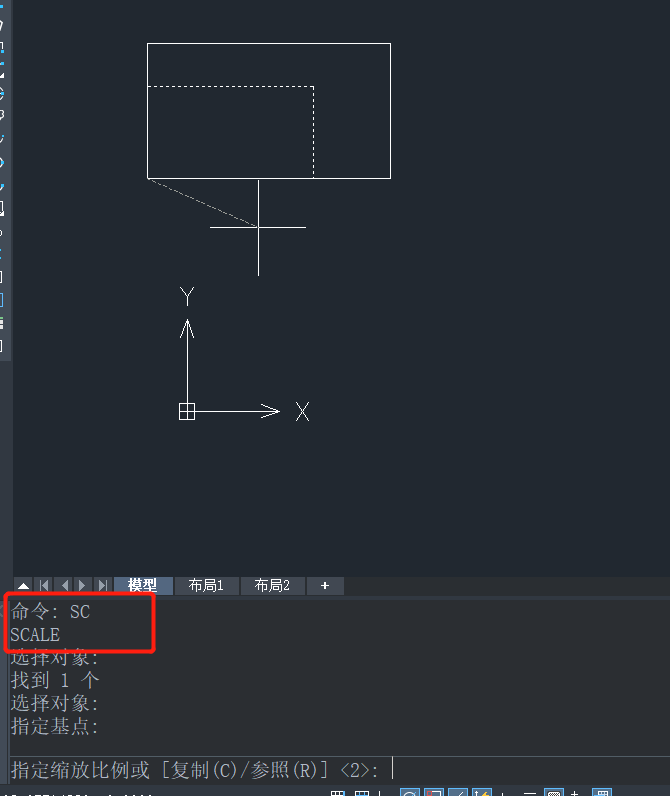

在命令行输入缩放命令【SC】，选择需要操作的对象，选择基点后，在命令行输入【R】，选择操作对象的一个边，单击其起点和终点，在命令行输入【P】，选择参照对象的边的起点和终点，回车结束。
