CAD指定角度绘制与测量标注
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。暂无
简介CAD指定角度绘制与测量标注 在使用CAD时,大家总会需要绘制出指定角度的图形以及对图形进行角度测量与标注。那么,你知道该如何作出相应角度的图形和标注吗?下面就来介绍一下具
CAD指定角度绘制与测量标注
在使用CAD时,大家总会需要绘制出指定角度的图形以及对图形进行角度测量与标注。那么,你知道该如何作出相应角度的图形和标注吗?下面就来介绍一下具体步骤吧。
1. 先在绘制区作一条直线作为参照线。

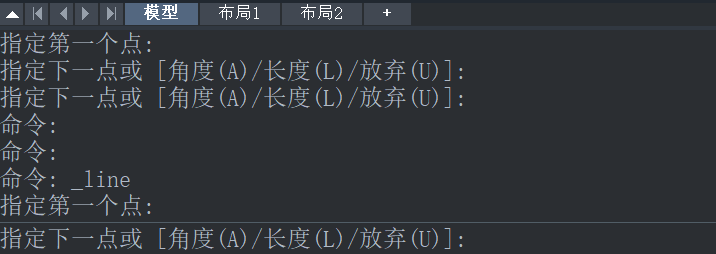

2. 再次作一条直线,以上一条直线的起点为起点,此时绘制区下方命令行出现提示。
3. 在命令行输入A后,命令行询问需要角度,这里以45度为例子,即在命令行输入45。

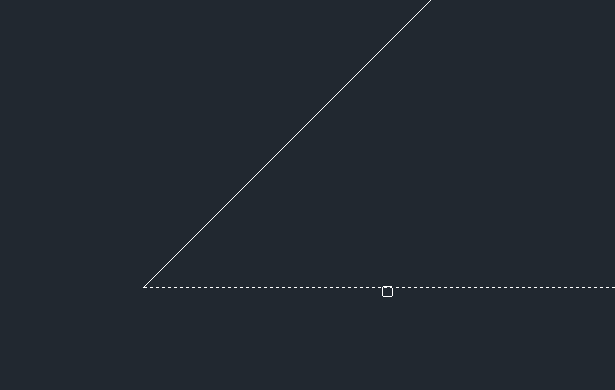

4. 输入好角度后命令行询问线段长度,这里输入任意数字回车确认好即可绘制好一个45度的角。

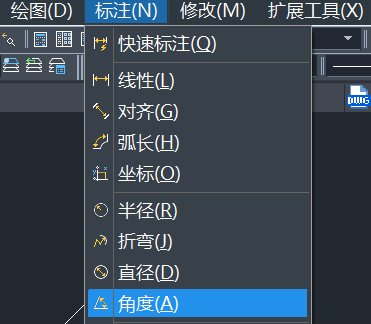

5. 此时需要标注的话有两种方法,一种是直接在命令行输入命令DAN即角度标注,第二种就是在上方菜单栏找到标注,点击并选择角度,也可以进行标注。
6. 根据命令指示选择角度标注的两条边,选择好后角度标注就完成了。
