CAD图块无法分解怎么解决

我们在使用CAD的时候，图块分解是比较常用的操作，但有时候我们会碰到图块无法分解的情况，那么应该如何解决呢？下面我们就来看看具体的原因和操作方法吧：

图块是多重插入块

当图块无法分解时，通过CTRL+1调出特性面板，如果我们发现对象类型是多重插入块，那么这个时候图块是无法分解的。

解决方法：

这个时候我们首先需要查看它的图块名，如果图块名不带*号，这种就比较好办，可以单独再插入一个同名的图块进行分解。但如果图块名前带*号，这种图块就是匿名块，这种图块无法再插入，也是无法炸开的。

定义图块时取消勾选了“允许分解”

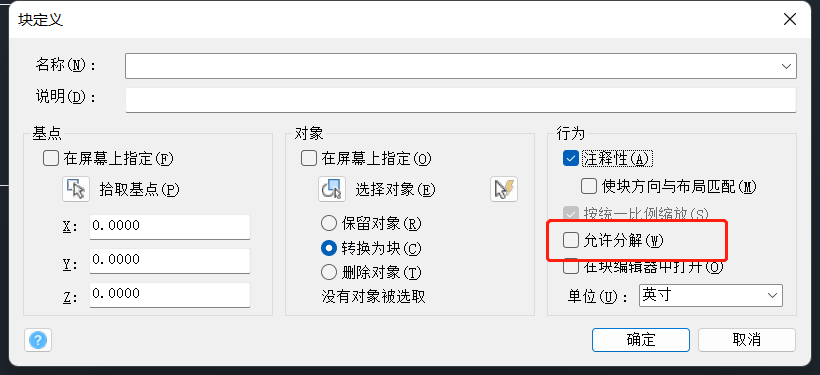

如果不是多重插入块，可能是我们在在定义图块的时候取消勾选了“允许分解”，一般情况下它是默认勾选的，但如果取消勾选，后面都默认不勾选。

解决方法：

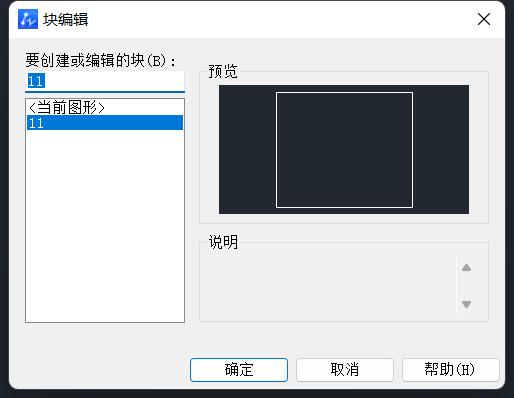

1.通过CTRL+1调出特性面板，双击图块弹出“编辑块定义”，选择需要分解的块，点击确定

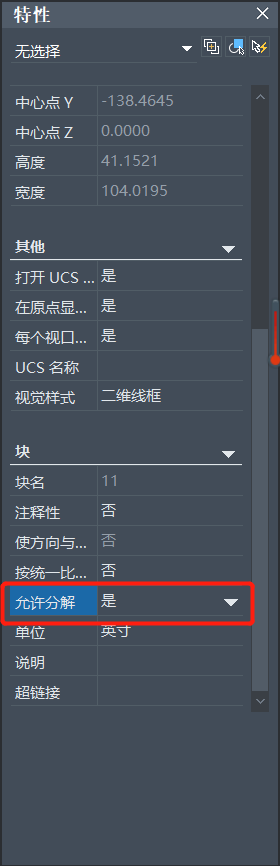

2.在右边的特性面板下面“块”选项栏中点击“允许分解”在下拉菜单中选择“是”。

以上就是图块无法分解的两种常见情况，如果小伙伴们遇到图块无法分解可以试试上面的操作，希望能对大家有所帮助。
