怎么让CAD标注字段随着对象改变而改变

怎么让CAD标注字段随着对象改变而改变

在CAD作图中，为了更准确地反应图形中各对象的大小和位置，需要用到尺寸标注，有些时候不仅在对象中进行标注，我们还会用文字说明来体现其尺寸，但是在实际画图中，对象的尺寸可能需要调整改变，这个时候还需要在说明中改变数值，就会比较麻烦，那么如何解决这个问题呢，下面就让我们看看如何让说明中的数值随对象改变而改变吧：

这里以一个简单的圆对象直径为例来说明。

1.首先，在进行对象标注之前，需要设置尺寸标注与对象关联。在命令行输入"op"，然后单击用户系统配置选项卡，勾选“使新标注可关联”，单击确定。

2.设置好关联之后，对圆的直径进行标注。

3.双击文字，进入文字编辑模式，然后单击鼠标右键，在弹出的菜单中选择“插入字段”。

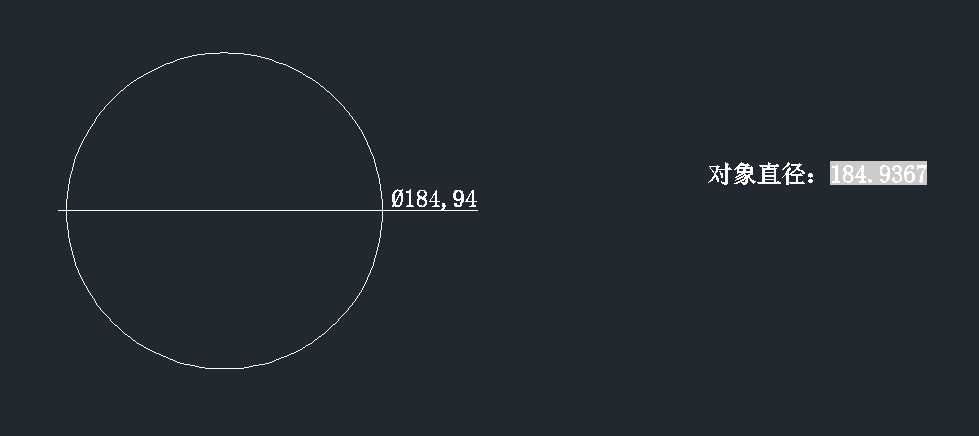

4.在字段窗口，选择字段类别为“对象”，在图中选择圆的直径标注作为对象类型，然后选择特性为“测量单位”，点击确定。

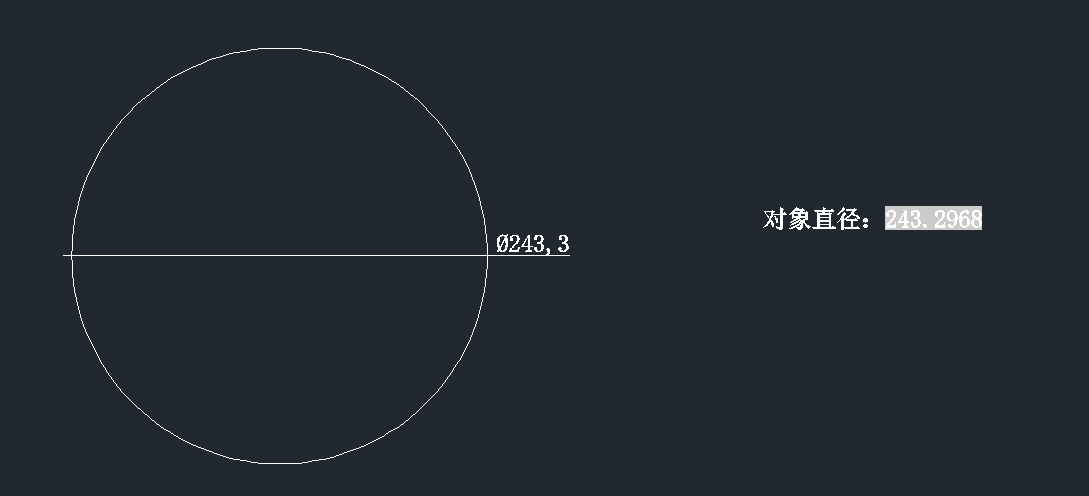

这样便完成操作了。我们可以更改对象来验证一下。如下图所示，改变对象后，在命令行输入“re”，我们就会发现说明中的文字字段也随之更新了，是不是很神奇？

下次再遇到“随变化而变化”的要求，也可以试试采用字段的方法来解决，感兴趣的小伙伴赶紧来试试吧，希望本篇文章能给予大家一定的帮助。
