CAD附着DWF参考底图及剪裁

CAD附着DWF参考底图及剪裁

使用CAD时经常会需要插入各种类型的图像用以不同的需求，有一种插入方式可以将参照文件链接到当前图形中，重新打开图形文件时会更新对文件所作的修改，那便是以参考底图的形式将 DWF/DWFx 文件插入到当前图形中。下面就来介绍一下如何插入参考底图及修剪参考底图。

插入参考底图：

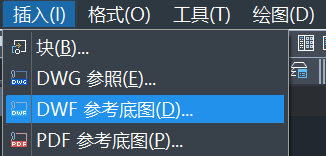

1.在菜单栏上找到插入，点击“DWF参考底图”。

2.在“选择底图参照文件”对话框中，选择要插入的 DWF 文件，然后单击“打开”按钮。

3.在“附着 DWF 参考底图”对话框中，可以使用以下方法之一指定插入点、缩放比例或旋转角度：

第一种是选择“在屏幕上指定”，在绘图区域指定 DWF 参考底图的插入位置，插入比例或旋转角度。

第二种是清除“在屏幕上指定”，然后在“插入点”、“比例”或“旋转”下输入值。

4.选择一个要插入的图纸指定好位置后即可插入。

剪裁参考底图：

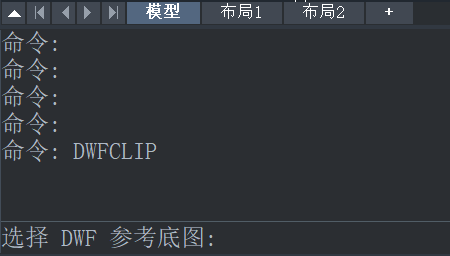

1. 在命令行输入 dwfclip 调出剪裁图像命令并按回车键。

2.选择 DWF 参考底图边界以选择要剪裁的参考底图。

3.输入 n（新建边界）。

使用以下方式创建剪裁边界：

在命令行输入 s（选择多段线），并在绘图区域选择由直线段组成且经过 DWF 参考底图的多段线对象。

在命令行输入 p（多边形）并在绘图区域指定连续的顶点，创建经过 DWF 参考底图的多边形对象。

在命令行输入 r（矩形）并在绘图区域指定一对对角点以创建经过 DWF 参考底图的矩形对象。

在命令行输入 i（反向剪裁）以反向剪裁 DWF 参考底图。
