在使用CAD制图的时候，标注是我们常用的功能，但有些朋友可能发现用不同的标注样式标注同一尺寸会出现不同的数值，这是为什么呢？下面就让小编来为大家分析一下原因：CAD中测量的数值跟和标注测量值不一样怎么回事？

一、标注的精度不同

我们可以根据需要来设置标注的尺寸精确到小数点后几位，也就是四舍五入了。如果标注尺寸不是整数，标注样式的精度不同，显示的值也会不一样。

二、标注样式的舍入值不同

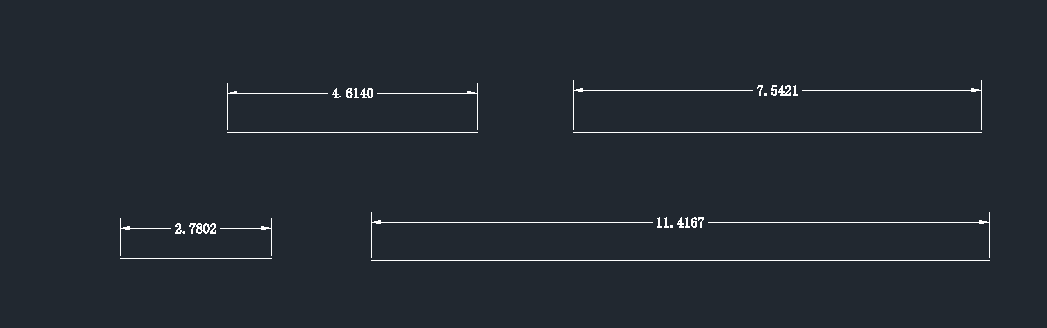

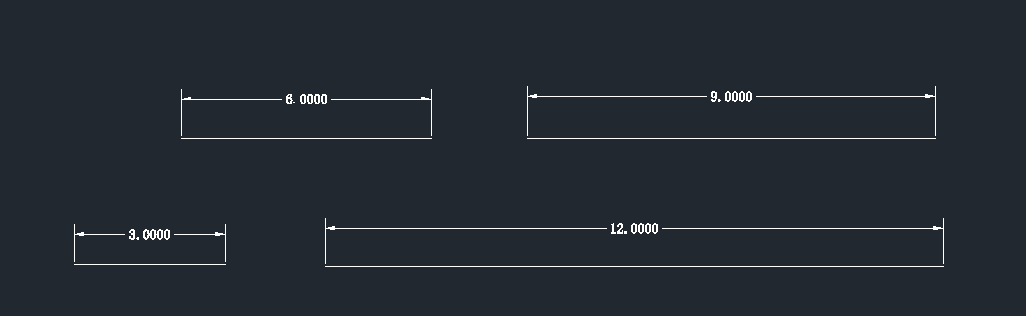

标注的舍入值舍入值跟四舍五入不太相同，设置了舍入值后，标注会按照四舍五入的原则变成舍入值的倍数，如下图中的直线在修改舍入值为3后，标注分别变成了3、6、9和12，均为3的倍数。

三、测量单位比例不同

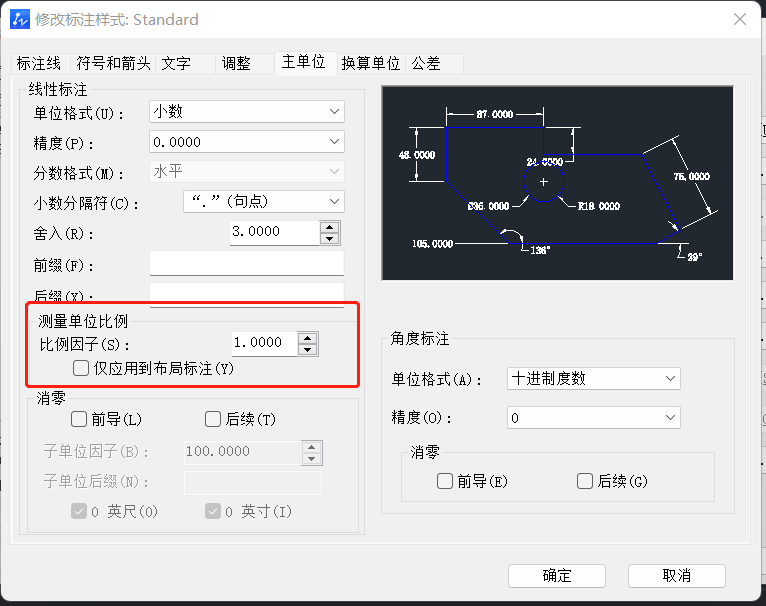

如果设置的测量单位比例不同，数值会发生倍数变化。

一般来说，图性不是1:1绘制，就需要对测量单位比例进行设置，否则标注出来的不是图形的实际尺寸。另一种情况是希望标注的单位不同，比如希望将以毫米为单位会绘制的图形标注为米，就需要将标注测量单位设置为0.001。

如果两种标注样式标注的数值呈倍数关系，就可以看看是不是测量单位比例设置是否不一致。

另外，标注前调整了DIMLFAC变量的数值或在特性面板修改了线性比例，尽管没有修改标注样式，也可能测量单位比例与其他标注不同。

四、手动修改了标注值

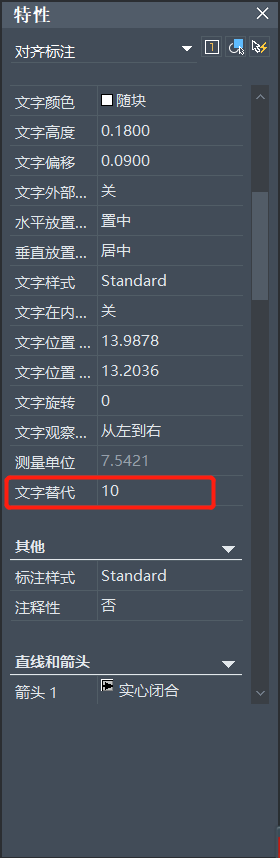

在非精确绘制图形时，可能会手动修改标注值，可以通过特性面板中是否设置了文字替代判断有没有进行人为修改。不过一般不建议对标注值进行手动修改。

 上面就是同一尺寸标注值不一致的一些原因，希望对大家有所帮助。
