CAD如何快速标注多个尺寸

CAD如何快速标注多个尺寸

在使用CAD的时候，我们可能需要标注大量相同类型的尺寸，这个时候一个个进行标注就会很麻烦，那么如何将这些尺寸一次性进行标注呢？快速标注功能就派上用场了，下面让小编给大家介绍如何使用快速标注吧：

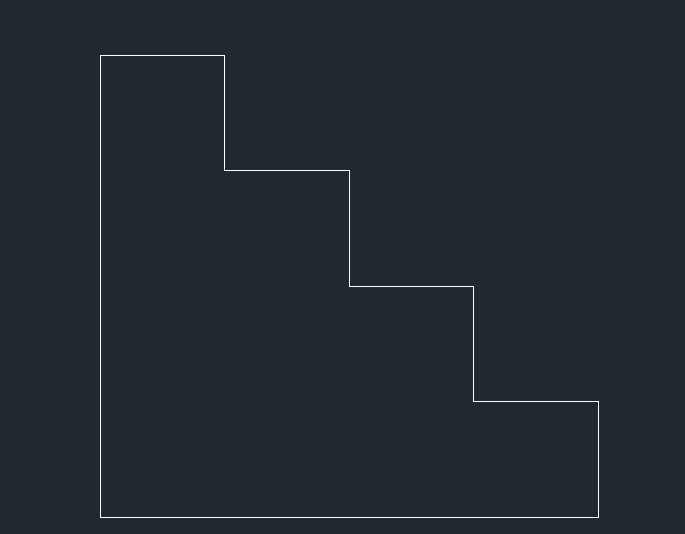

1、确定需要标注的图形。

 2、在命令行中输入QDIM，回车确认，或者在菜单栏中点击“标注”——“快速标注”。然后框选需要标注的图形。

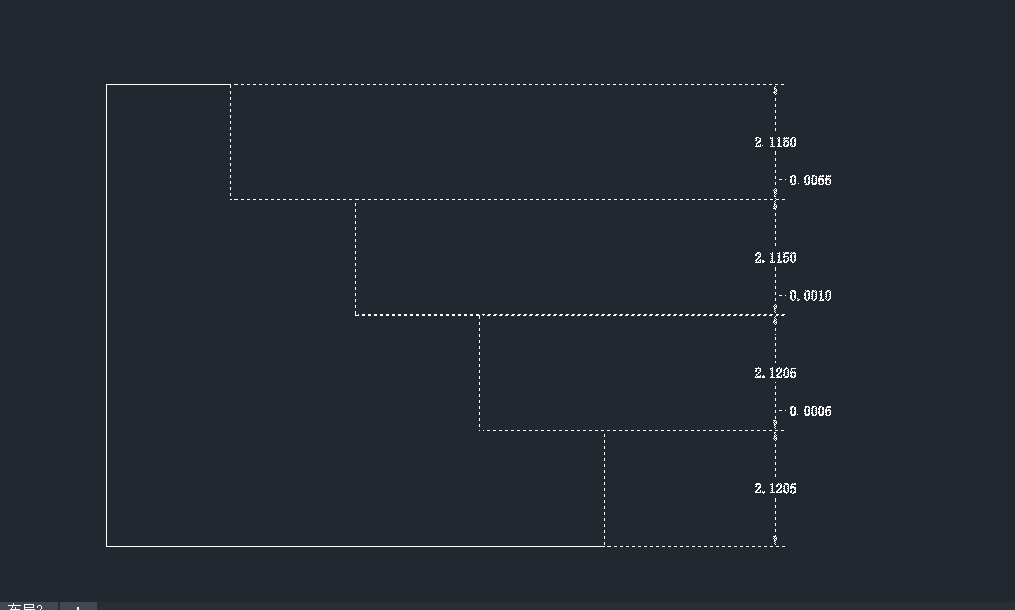

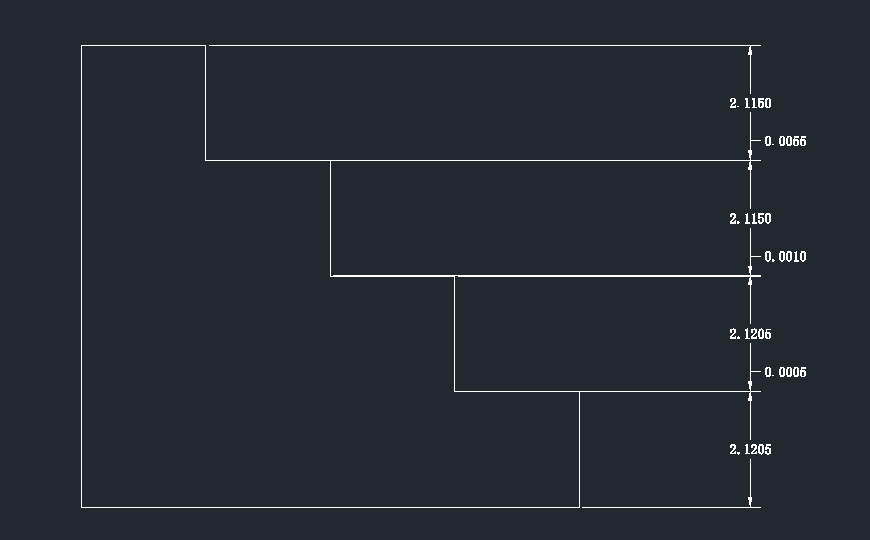

3、根据需要标注的对象拖动方向并确定标注的位置，然后单击确认，我们就会发现几个尺寸都标注好了。

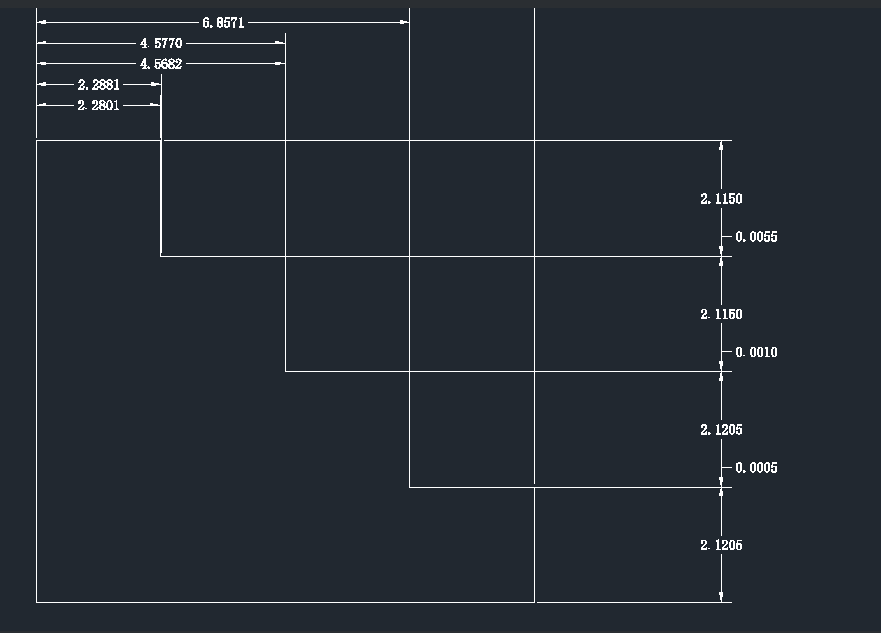

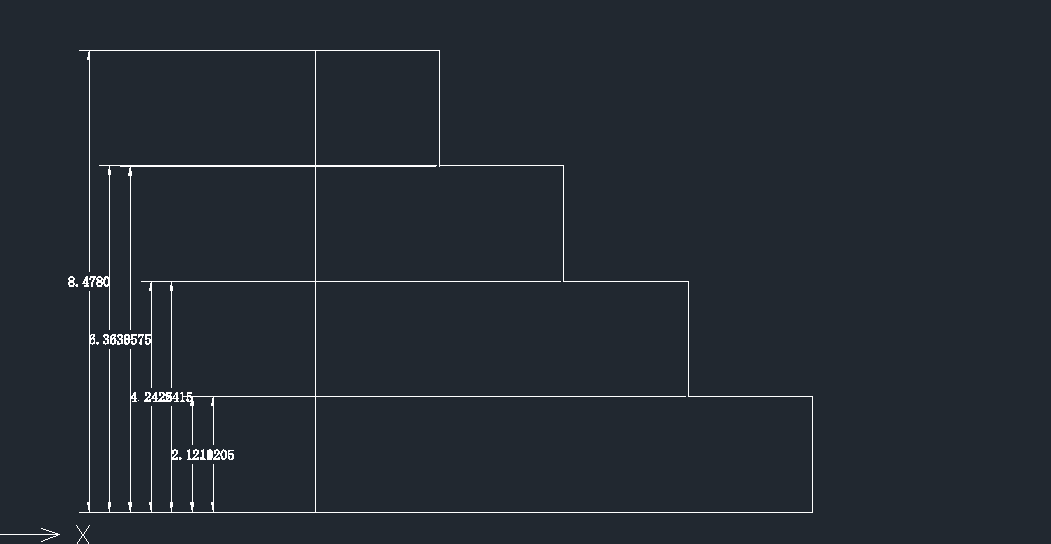

 4、如果需要标注另一侧，重复上面步骤，将标注拖动到另一侧即可，我们可以根据需要，选择快速标注的模式。

 快速标注不仅可以批量进行标注，也能批量修改标注：

1、在命令行中输入QDIM或在菜单栏上选择快速标注，框选要编辑的标注回车确认。

 2、重新确定标注位置或更改标注模式。

3、回车确认后，我们发现这些标注同时发生了更改。

 以上就是在CAD中使用快速标注的方法，感兴趣的小伙伴快来试试吧。
