在使用CAD制图的时候，有时候我们将模型空间转到布局空间的时候，会发现有些布局视口的内容是空白的，这是什么原因呢？我们该如何解决呢？下面就让小编为大家详细介绍：

原因

在CAD的布局空间中通过视口控制打印的效果，因此每个视口的具体设置会各有不同，每个视口的数据都需要得到保存，如果视口过多，就会降低CAD的操作性能。因此CAD对视口显示数量限制在64个。

解决方法

1.查看视口的时候，我们发现有些视口内容是空白的，且双击也无法进入视口。

2. 首先我们可以在布局空间按 CTRL+A ，接着按 CTRL+A调出特性面板，查看视口的数量，如果数量小于64个，则可以在命令行中输入MAXACTVP，将其数值设置为64。

3. 如果设置后仍然出现视口显示空白，可以进行以下的操作检查视口的比例：查看视口比例；查看是否能双击进入视口；如果能进入视口，双击鼠标中键，确认是否能显示图形。如果可以，调整视口比例和显示范围。

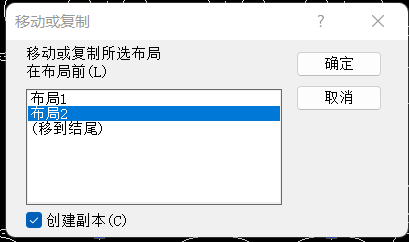

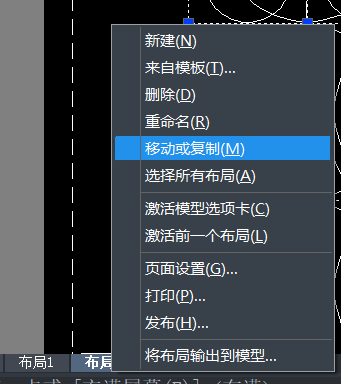

4. 那么如果视口大于64个怎么办呢？我们可以为该布局空间创建副本，将视口分成多个布局空间查看，确保每个布局的视口不超过64个。

以上就是布局视口显示空白的原因和解决方法了，希望对大家有所帮助。
