CAD点坐标怎么转换成能导入到CASS的文件

CAD点坐标怎么转换成能导入到CASS的文件

南方CASS软件是基于CAD开发的一个制图系统，两者之间相互配合能够帮助我们更好地绘制图纸，提高我们的工作效率。比如我们可以提取CAD中的坐标数据，到CASS软件中去展点进一步计算，那么如何将CAD中的坐标转化成可以导入到CASS的dat文件呢？下面就为大家详细介绍：

首先需要明确的是，CASS的坐标数据与CAD的X、Y轴坐标相反，因此在CAD坐标导入CASS之前要进行数据转换。

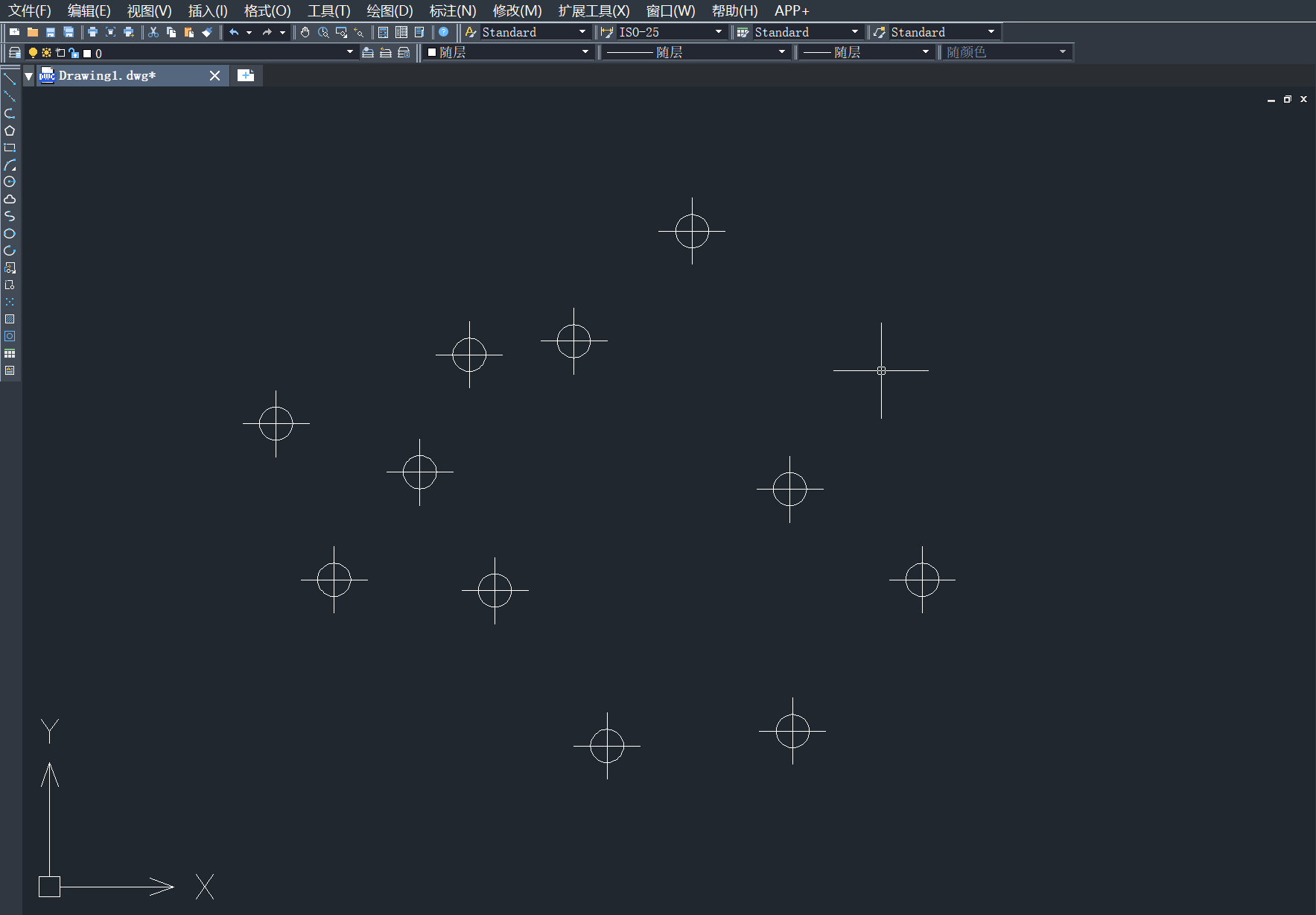

1.打开一份具有点数据信息的图纸；

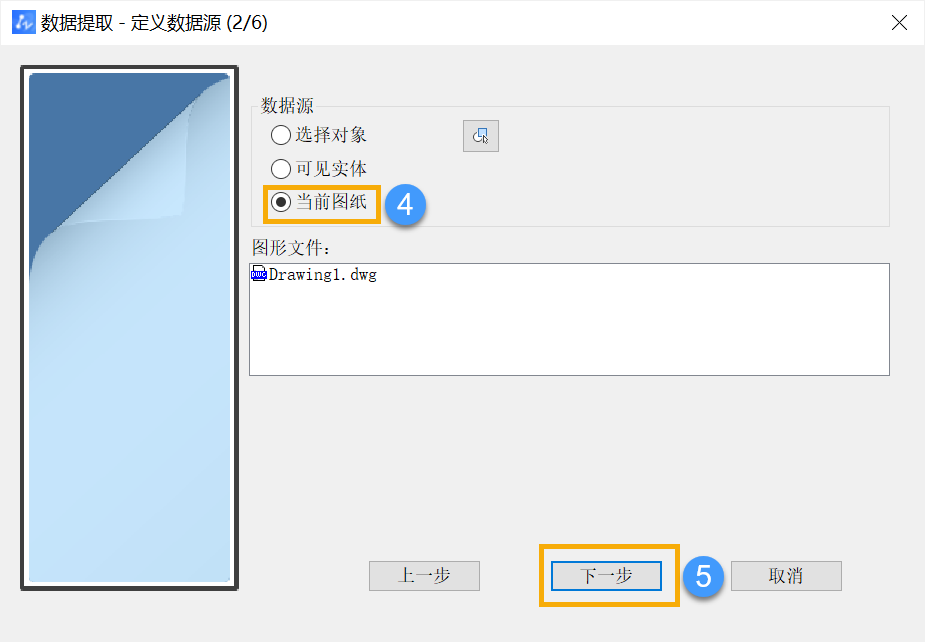

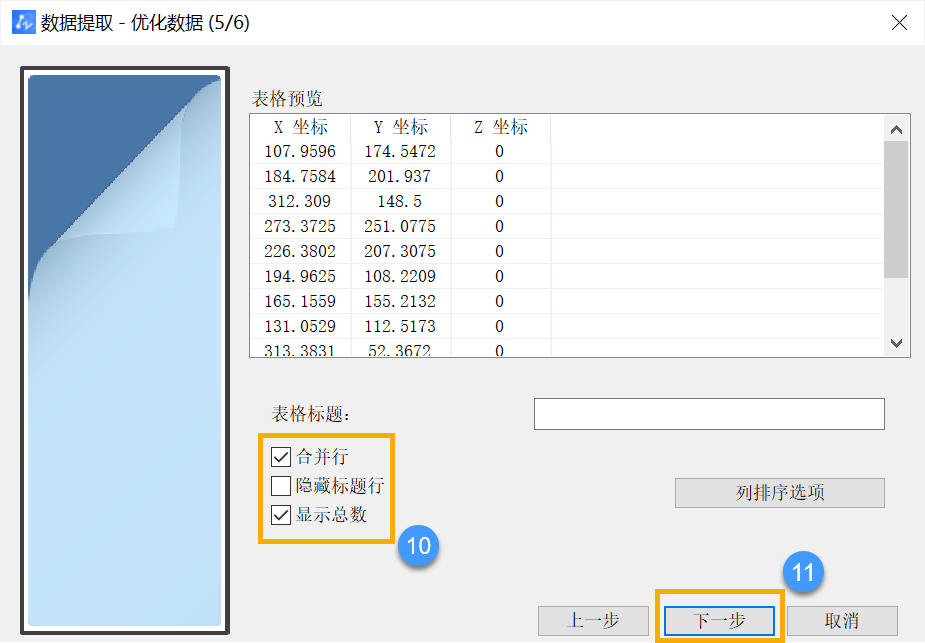

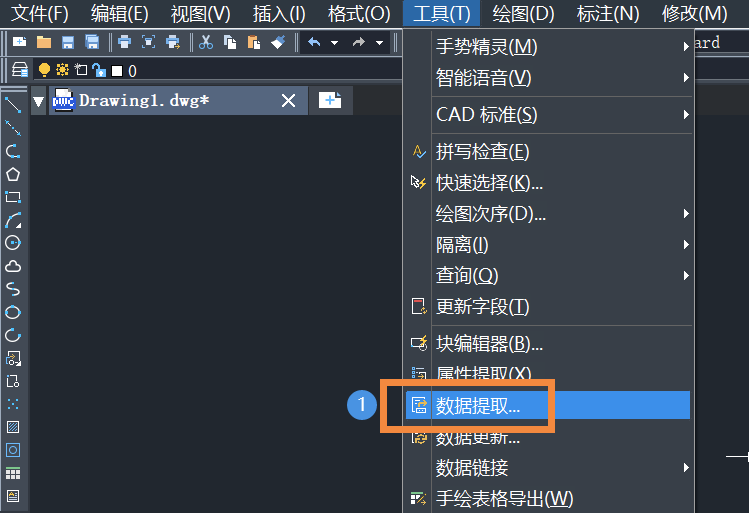

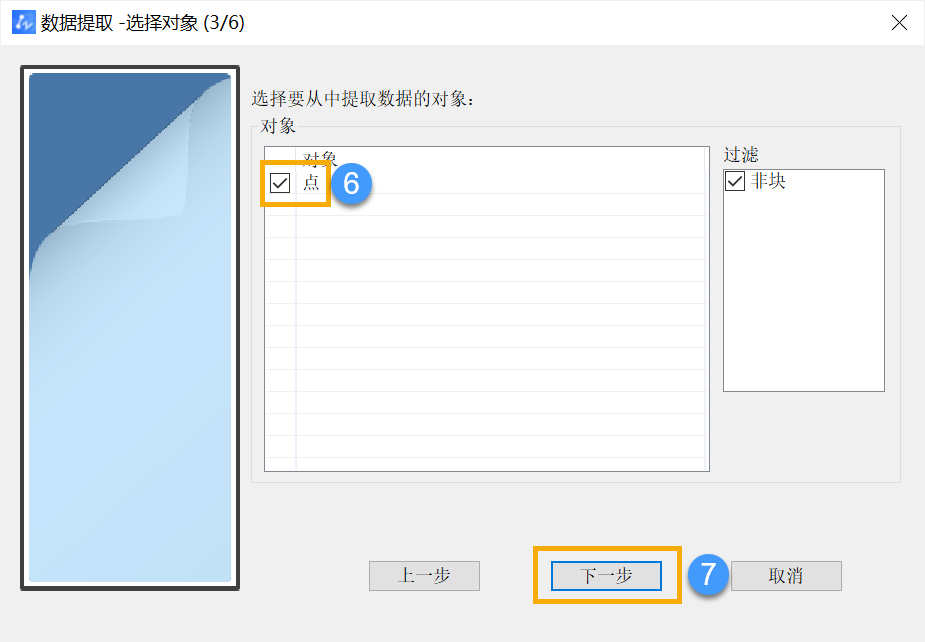

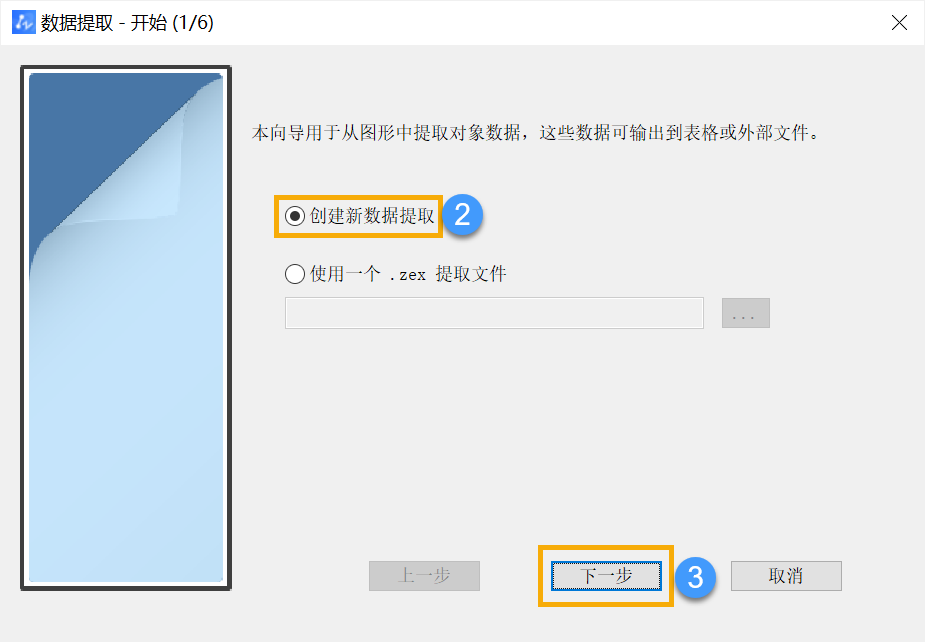

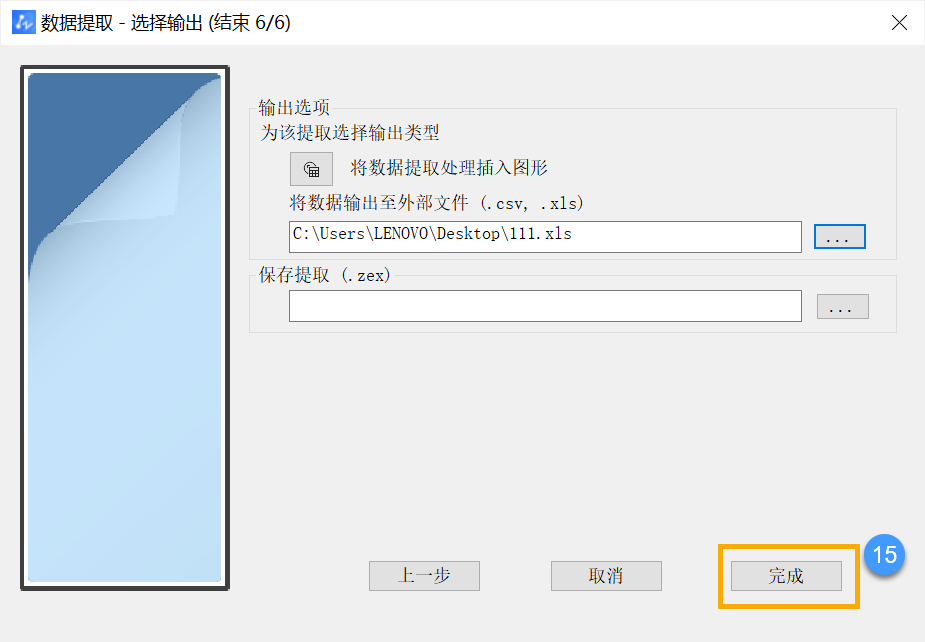

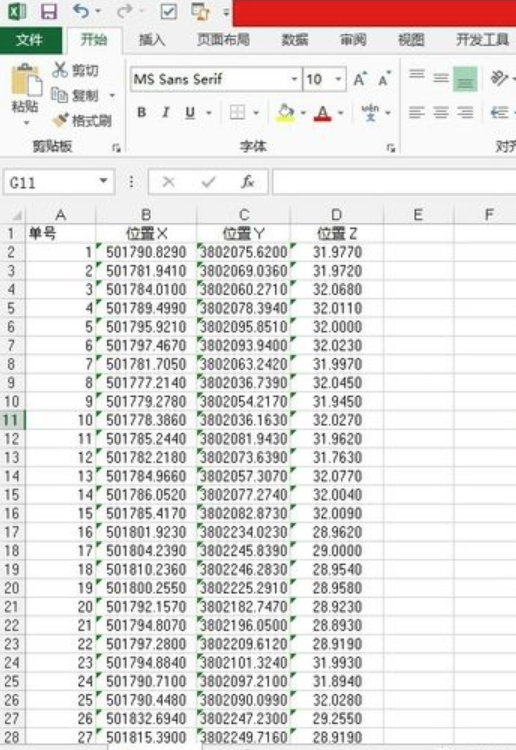

2.在上方菜单栏中点击【工具】——【数据提取】功能，按照图示步骤将数据导入到EXCEL工作表中。






3.打开EXCEL表格，将原坐标X轴Y轴位置互换，坐标调整为：点号列——空格列——X轴列——Y轴列——Z轴列。注：CAD的X、Y坐标跟CASS的X、Y坐标刚好是相反的。

4.将调整好的坐标复制并粘贴到txt文本文档中。

5.在文档中复制一个空格。

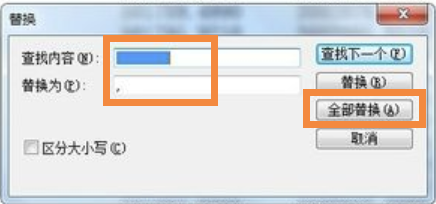

6.单击【编辑】——【替换】，将复制的空格替换成逗号“，” 然后保存文件。7.保存后将文件后缀“txt”改成“dat”即可。

以上就是将CAD的点坐标转换为CASS的dat文件的具体步骤了，希望对大家有所帮助。
