CAD如何隐藏部分块

CAD如何隐藏部分块

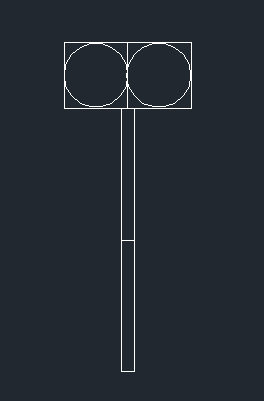

在使用CAD制图的时候，我们经常会将图形定义成块以便后续的操作。但后期编辑的时候，为了更快捷的操作，我们可能需要隐藏部分块，那么如何在不炸开块的情况下隐藏部分块呢？下面是具体的操作方法：

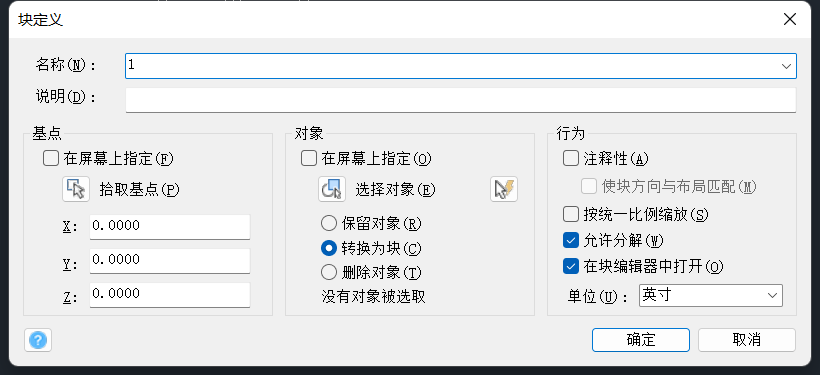

1.在命令行中输入b，调出块定义提示框，输入块的名称，拾取图形对象，然后点击确定。

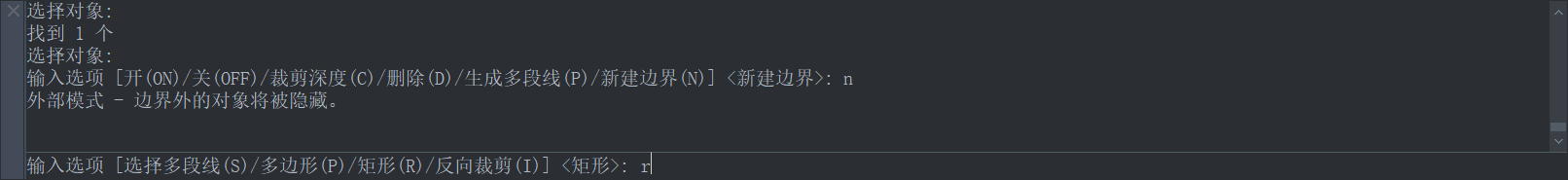

2.块定义了以后，在命令行输入快捷命令xc，根据提示在命令行输入新建边界n——选择边界（这里输入矩形r）。

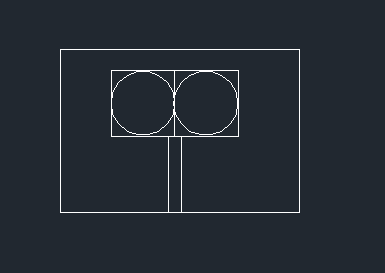

3.在需要显示的部分按提示画上矩形边界确认。

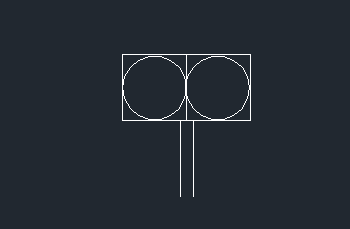

4.这样就隐藏好了，这个时候我们发现矩形边框会显示出来，如果希望不显示，在命令行中输入xclipframe命令，然后输入数值“0”回车确认即可

以上就是cad如何隐藏部分块的操作步骤，感兴趣的小伙伴快来试试吧，希望上面的方法对大家有所帮助。
