CAD的图像复制到外部出现空白

CAD的图像复制到外部出现空白

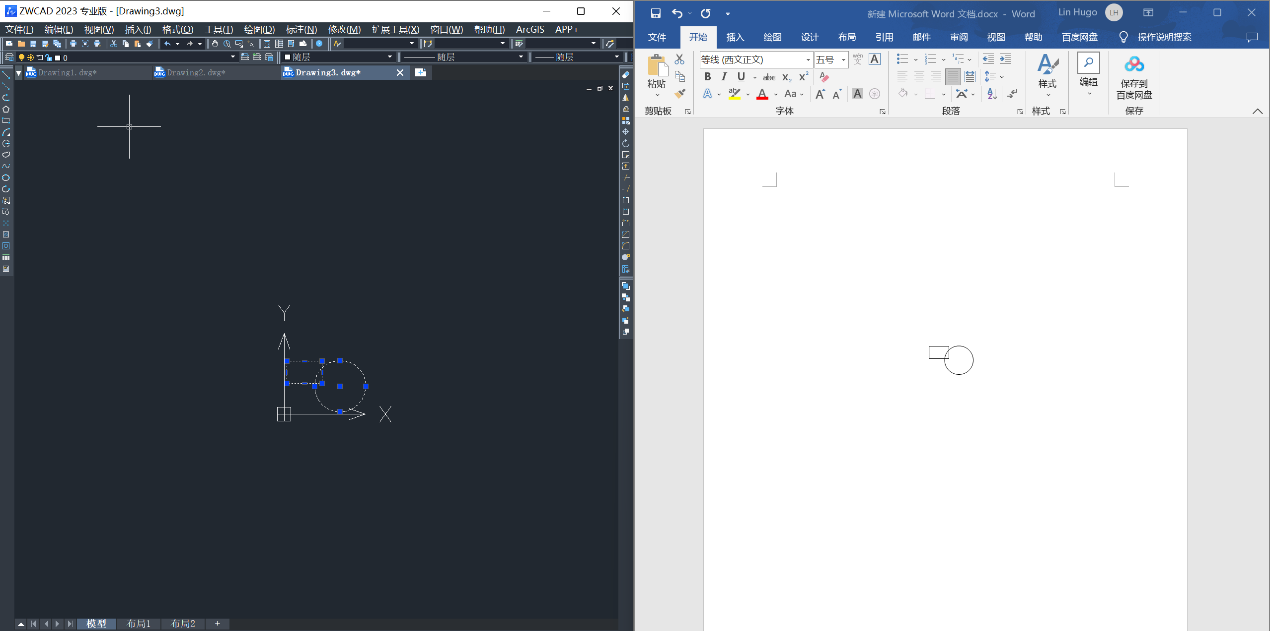

想要把图像或图纸复制到别的软件中运用，比如想把图像转移到外部的word文档中，直接复制，发现复制后的结果出现了大片空白，显示出的图像对象部分很少，整体对排版的影响非常大，如下图所示，那是哪里出了问题了呢？又应该如何设置才能避免或者修改图像的显示呢？

出现这种情况有可能是图像剪贴板问题，如果剪贴板出现问题，可能会导致图像无法正常复制到外部应用程序。也有可能是图像格式不兼容。

在CAD中将图像对象复制到外部软件中的时候，在外部软件里所呈现的是实体选择及所在的整个视图窗口，所以，如果窗口中的对象比例越小，显示出来就越小，就会出现大量空白的情况。

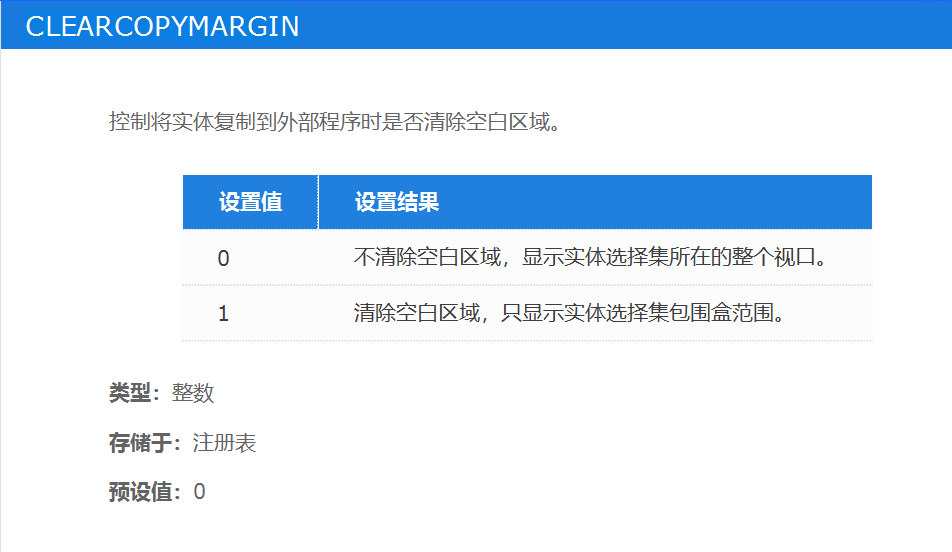

这种情况可以通过调整系统变量【CLEARCOPYMARGIN】的设置来修改最终的呈现效果。

只需要在命令行中输入“clearcopymargin”然后回车执行该命令，根据提示修改数值为“1”，在进行图形的复制转移就可以了。
