CAD中如果我们想将在英制单位下绘制的图纸，转换成公制单位，应该怎么做呢？下面我们就来看看具体的操作方法：

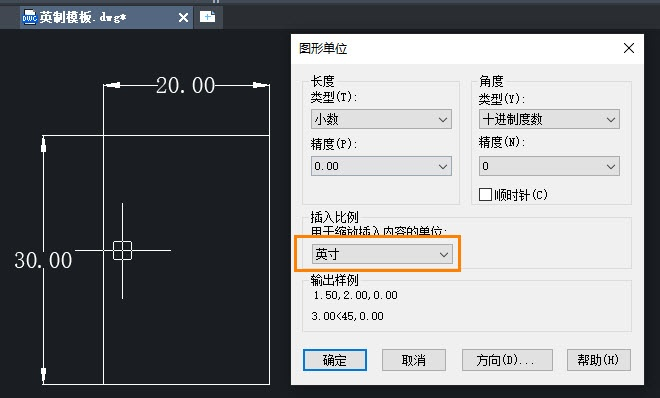

首先我们需要明确的是调用UNITS命令可以设置图纸是英制或公制的图形单位，如果我们直接在上面绘制，这样设置是没用问题的，但如果需要转化单位，这种方式是没有意义的，比如下图中我们将两张图纸的单位分别设置为毫米和英寸，在其中一张图纸中绘制一条线，将其复制到另一张图中，可以看到标注的尺寸是没有发生变化的，也就达不到单位转化的效果。

解决方法：

如果我们已经设置了缩放单位，可以通过插入块的形式进行转化。

1.新建一张以公制为单位的新图纸，在命令行输入【INSERT】，选择需要转化的图纸，勾选【分解】，最后点击【插入】。

假设并没有设置缩放单位，新建图纸，在命令行输入【OPTIONS】，找到【用户系统配置】选项卡，设置插入比例，操作步骤如下图。
