CAD块属性不显示夹点

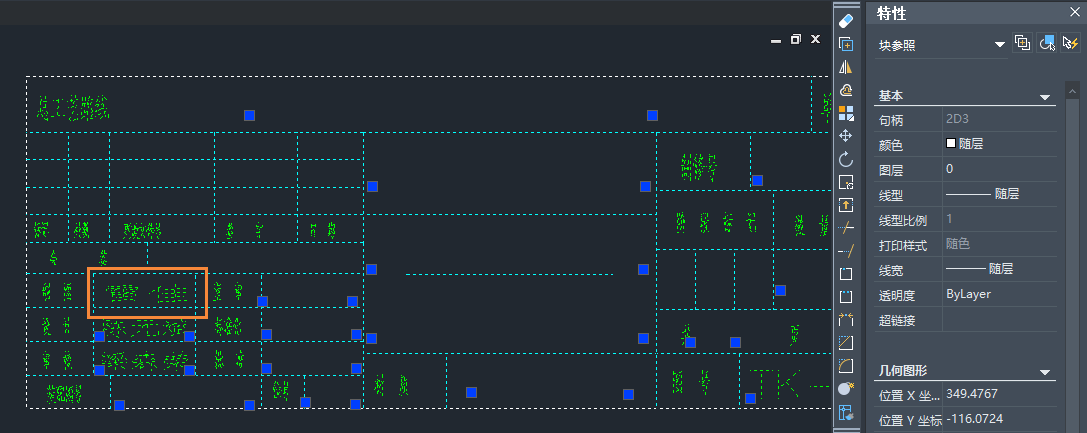

CAD夹点可以方便我们进行编辑，我们选择显示夹点即可显示，但在图块中，存在多属性的文字，选中该图块，会发现有些属性能够显示夹点，而一些则不显示，如下图。

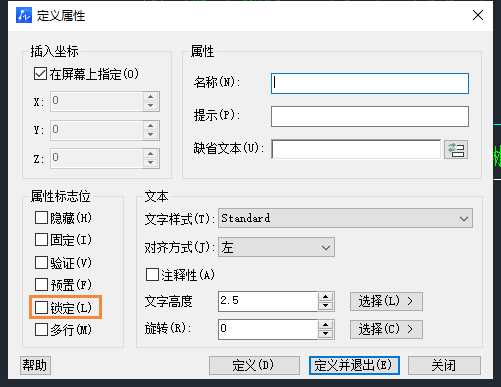

 这是因为在定义块属性的时候，在【属性标志位】下面有个【锁定】选项，这是用来控制是否在插入块对象时，锁定属性的位置的，如果勾选了【锁定】，那么属性的位置就被锁定了，也就不能进行移动，因此不会显示夹点。

 因此，在定义属性时，可以根据后续是否需要调整位置的判断，选择是否勾选【锁定】，如果定义后需要修改，可以按住【Ctrl+1】调出特性栏，选中属性，在【其他】下方找到【锁定位置】，根据需要修改【是/否】。

以上就是块属性不能显示夹点的原因及解决方法，希望对大家有所帮助。
