CAD为什么画出的图形自带倒角

CAD为什么画出的图形自带倒角

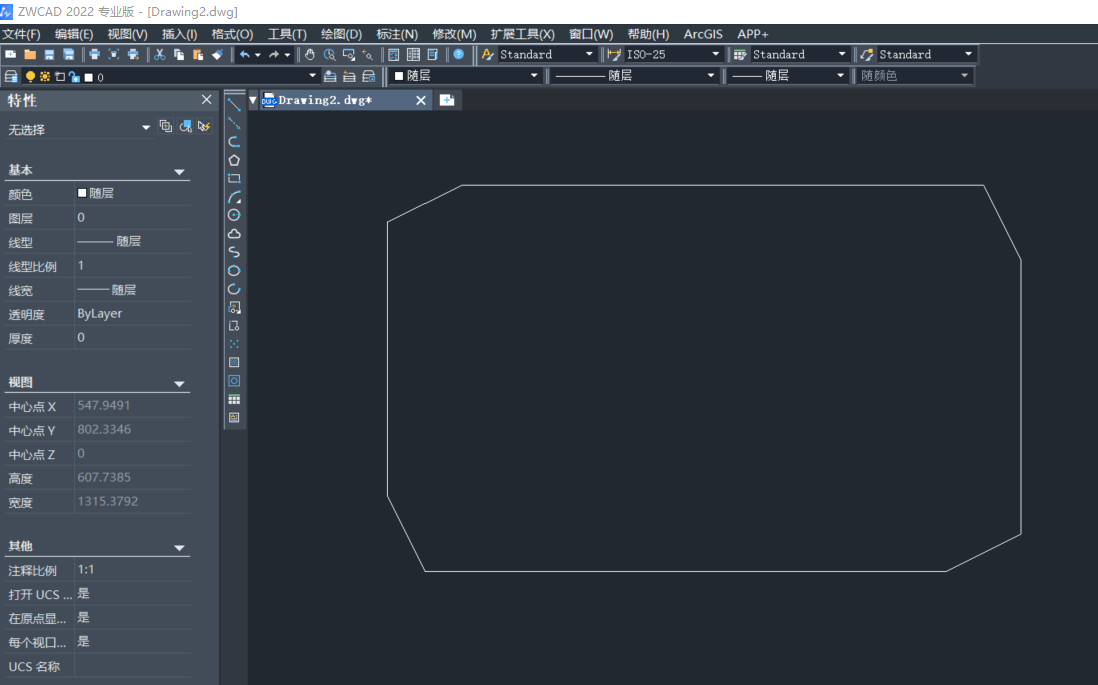

CAD绘制是通过调用各种基本图形工具以及编辑命令实现的，矩形就是一个常用的图形绘制工具，但有些小伙伴使用矩形命令时，会发现绘制出来的矩形都是倒角的，没法正常使用，这是为什么呢？以下是原因及解决方法，有需要的小伙伴一起来看看吧：

原因分析：

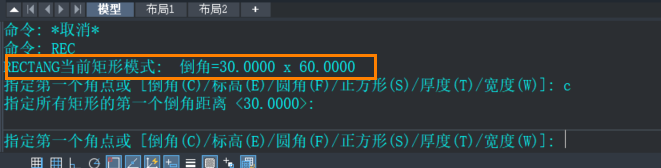

在上次绘制矩形的时候设置了倒角参数，那么再次绘制的时候会默认之前的参数设置，从而绘制的矩形都是倒角。

 解决方案：

1. 点击左侧工具栏的【矩形】命令，或者在命令行输入【REC】，根据提示输入倒角【C】

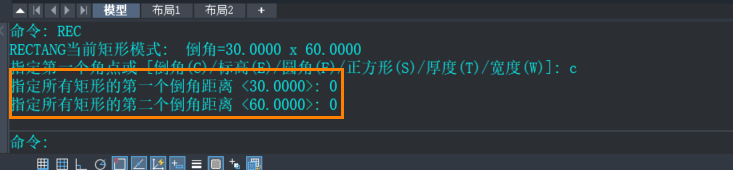

2.  指定所有矩形第一、第二倒角距离均设置为【0】，也就是没有倒角，回车确认，这个时候我们再绘制矩形就恢复正常了。

以上就是用CAD绘制矩形自带倒角的解决方法，希望对大家有所帮助。
