使用CAD进行工程制图时，需要绘制一些曲线，而如果曲线需要通过特定的坐标点进行绘制，一个个输入起来非常麻烦，并且很容易出错，我们可以先在EXCEL中编辑数据，然后将这些数据导入到CAD中进行绘制，下面就来看看操作过程吧：

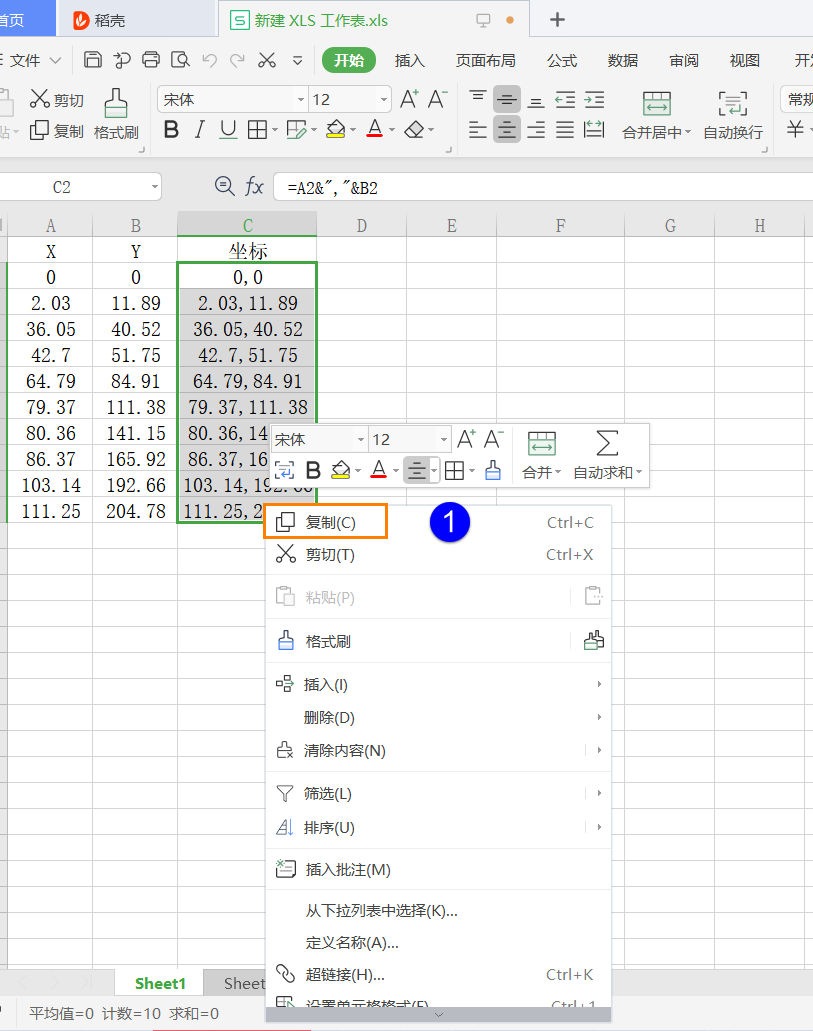

1.在EXCEL中将X，Y坐标合并到一列，再将该列数据复制，如下图所示：

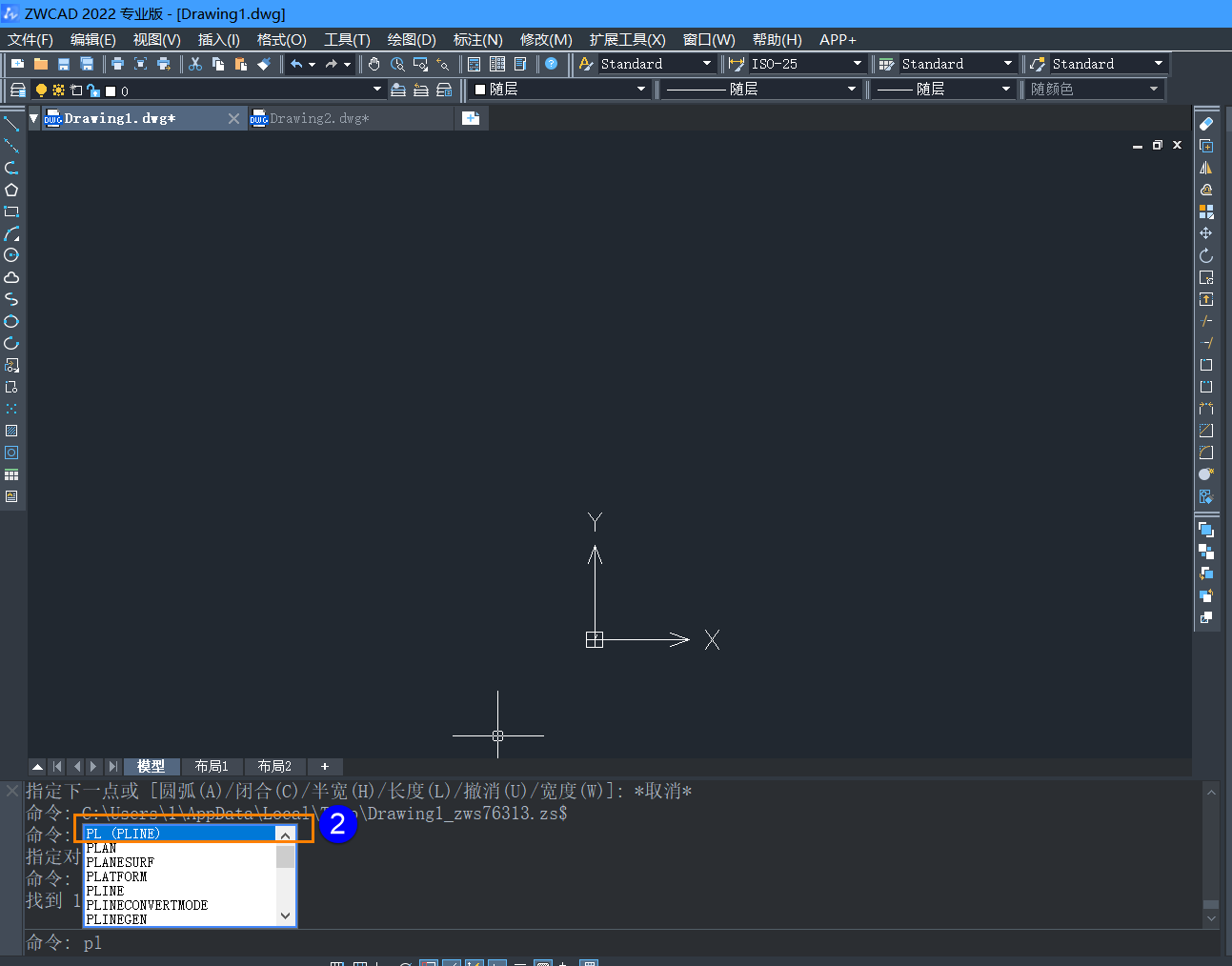

 2.打开CAD软件，点击上方菜单栏的【绘图】——【多段线】或者在命令行输入【PLINE】；

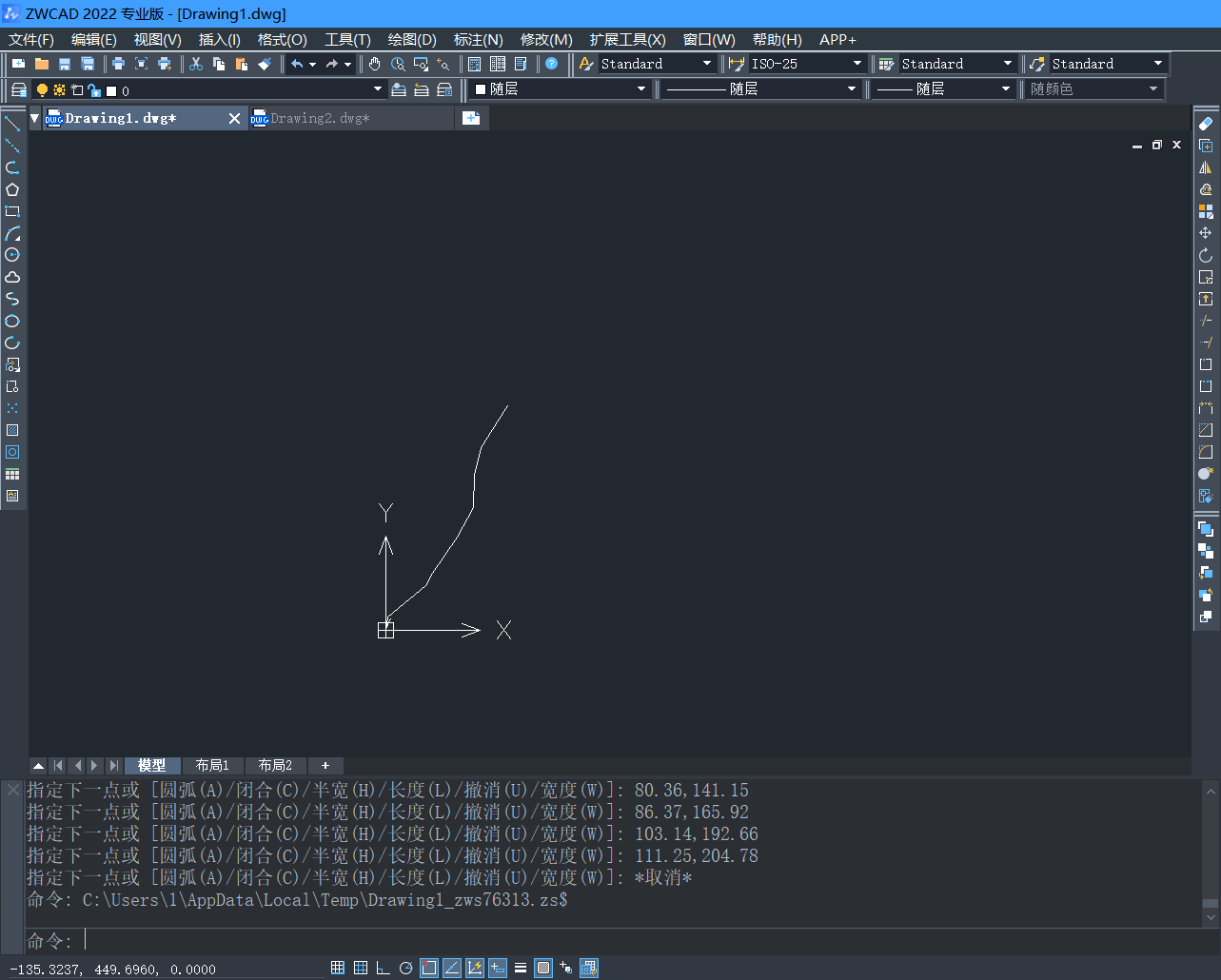

3.在命令行提示“指定多段线的起点或（最后点）：”的时候，点击鼠标右键，选择【粘贴】，就能利用复制的坐标值绘制曲线。

以上就是利用EXCEL的坐标数据绘制曲线的全部教程了，是不是很简单快速？使用CAD时掌握各种小技巧能帮助我们提高绘图的效率，有需要的小伙伴快来试试吧！
