CAD利用计算器测量间距

CAD利用计算器测量间距

CAD的【快速计算器】功能能够帮助我们快速计算图纸内的复杂公式，但其实，该功能还能辅助我们进行图纸的绘制，比如测量间距，下面我们就来看看具体的操作吧：

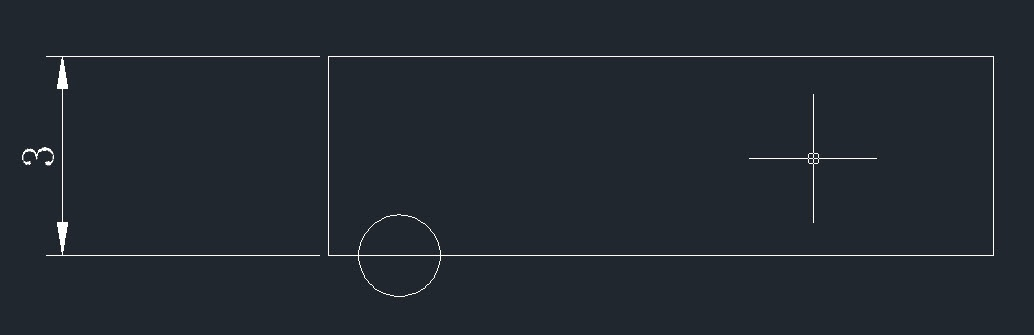

比如我们需要将下图中的圆向上移动竖直线尺寸37.5%的距离。

1.在【快速计算器】中点击【两点之间的距离】，根据提示选择竖直线的上下端点，得出竖直线的尺寸。

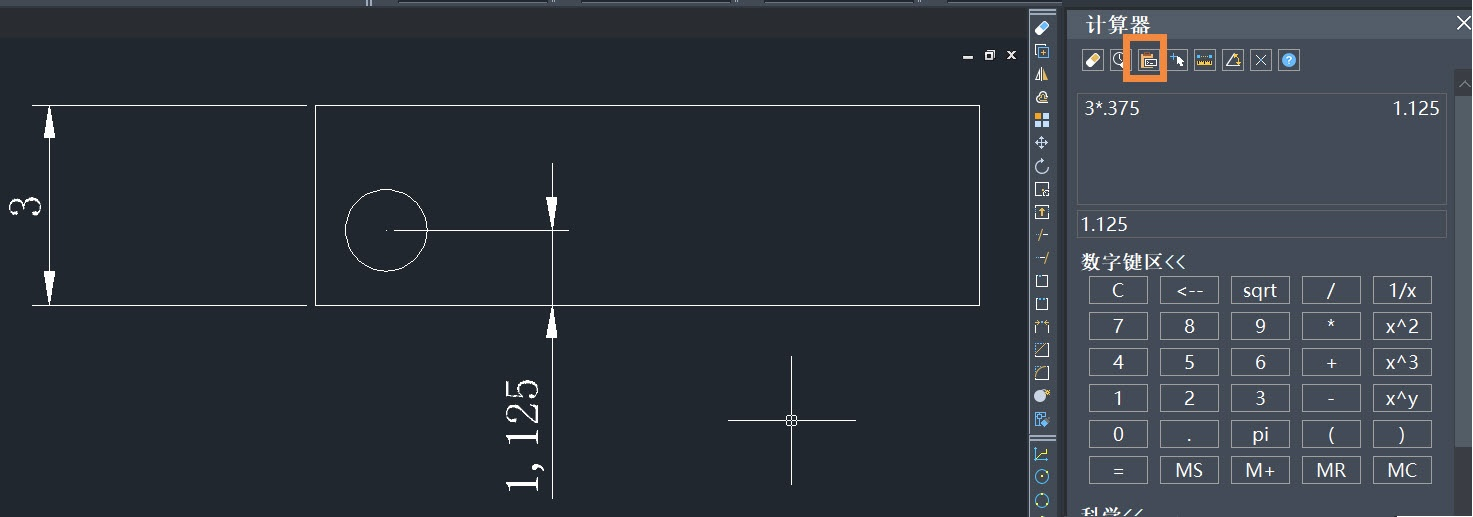

2.在【快速计算器】算式处增加键入“*.375”，回车，计算出需要移动的值。

3.执行【移动】命令，点击圆，指定移动基点。

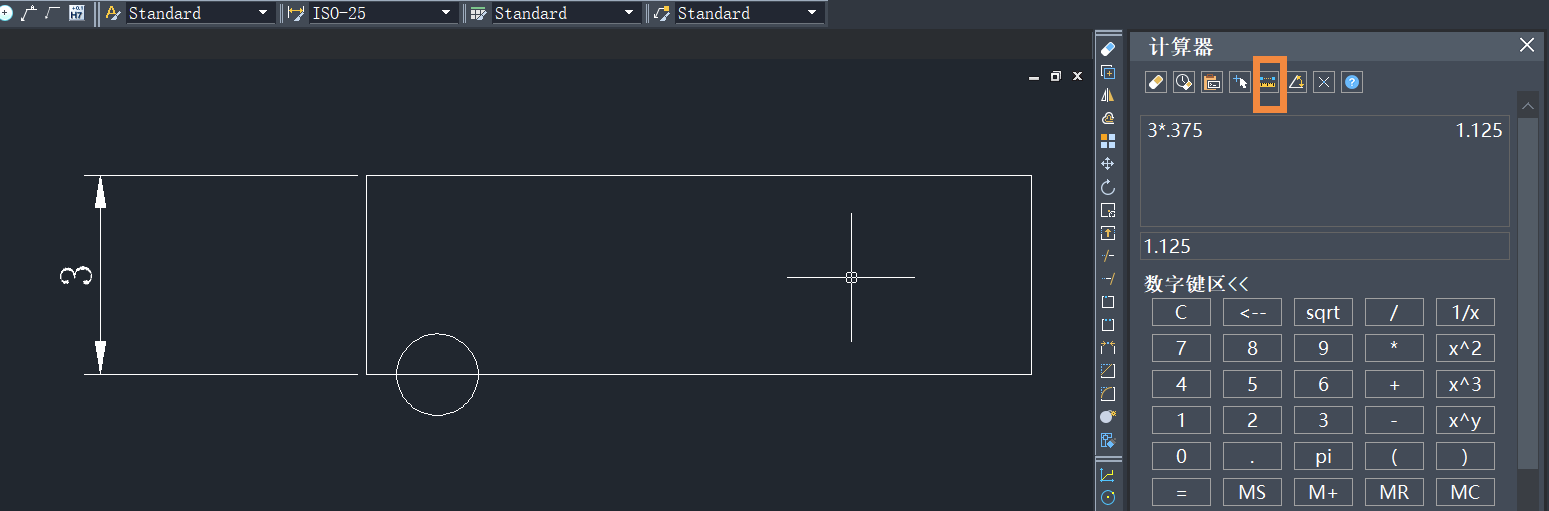

4.在【快速计算器】中单击【粘贴值】按钮，在命令行【指定下一个点】的时候会出现移动距离为【1.125】，指定移动方向，这里为正上方，回车确认，我们就将圆移动了需要的距离。

以上就是【快速计算器】在绘图中的妙用，大家学会了吗？
