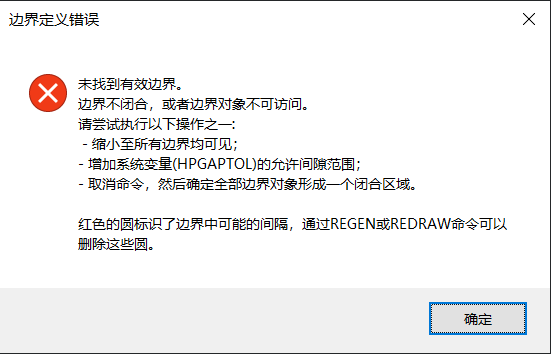

CAD填充命令能进一步完善图形特性，帮助我们区分不同图形，但我们可能在执行填充命令时，软件提示【边界定义错误】，这是什么原因呢？应该怎么解决呢？下面就跟小编一起来看看吧：

原因分析：

填充的对象是封闭的图形，如果对象不闭合将无法填充；或者是填充的区域当前不可见

解决方案：

1. 图形没有封闭

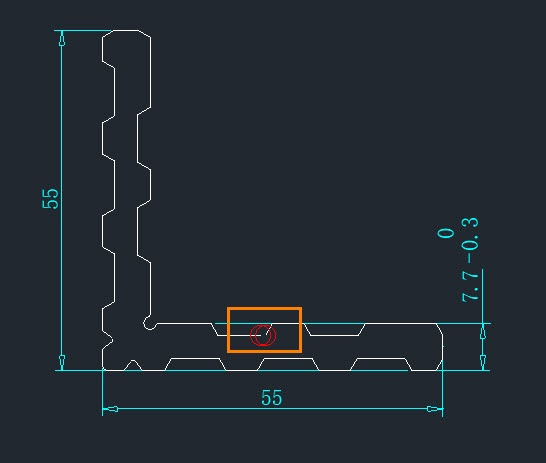

方法一：我们只需将没有封闭的部分进行连接即可，中望新版CAD会提示没有封闭的点，根据提示将其修改即可，旧版的CAD可以依次点击【扩展工具】——【定制工具】——【检查线段连接】或在命令行输入【ZWCLOSELINE】来查看。

方法二：一些较为复杂的图形连接起来比较麻烦，或者有特殊的需要可以选择调整填充边界的允许间隙，也就是允许在有一定间隙范围内的图形进行填充，在命令行输入【H】，展开对话框，在【允许的间隙】修改合适的数值。

2. 填充区域不可见

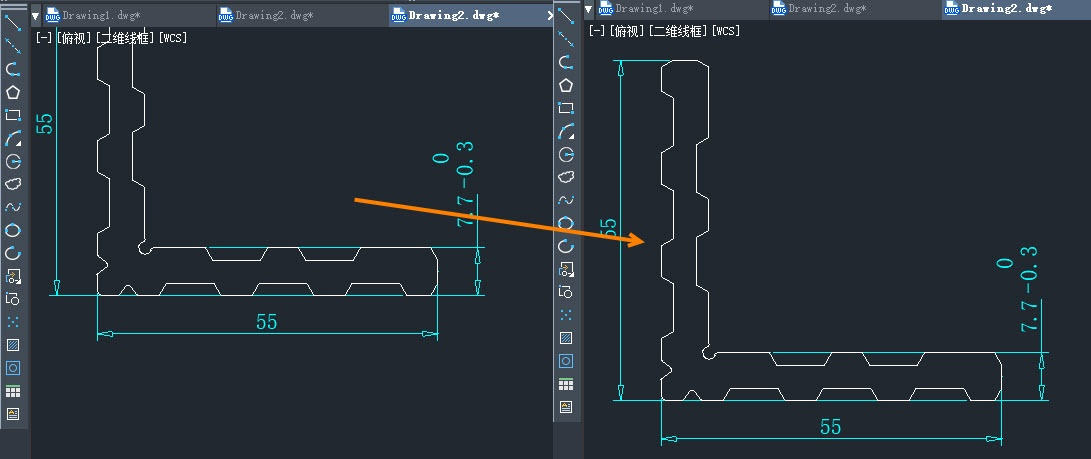

对视图进行调整，使视图范围内能显示完整的填充边界，再执行填充命令。
