如何CAD中裁剪块的属性显示操作

如何CAD中裁剪块的属性显示操作

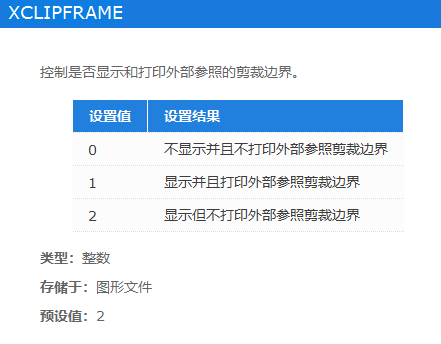

首先，系统变量中的【XCLIPFRAME】或【FRAME】可以对裁剪块的边框显示隐藏进行控制。

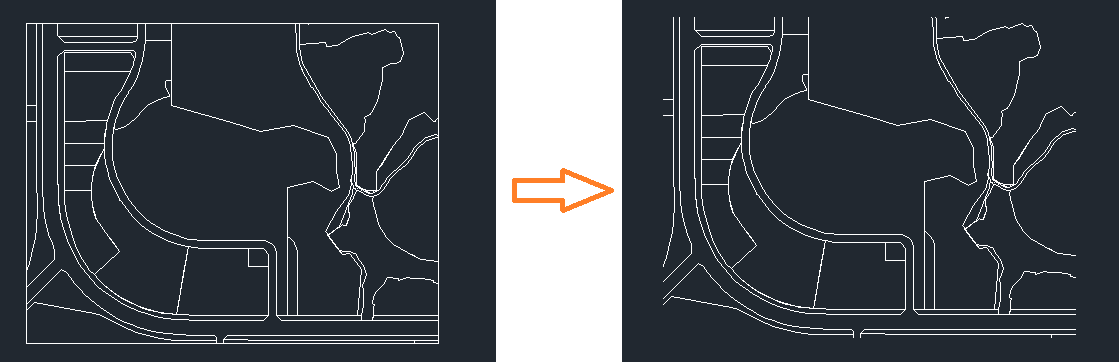

可以通过【XCLIPFRAME】命令，然后修改数值为“0”来使边框隐藏。

同时也可以用【FRAME】系统变量来进行设置。

要隐藏CAD中裁剪块的边框，除了上述提到的两种命令输入操作还可以按照以下步骤进行操作：

选择裁剪块：在CAD中，通过选择裁剪块或进入编辑模式来选择要隐藏边框的裁剪块。您可以使用选择命令（如窗口选择或跨选）或输入"EDIT"命令并选择裁剪块的边界。

进入属性编辑器：在CAD中，通过打开属性编辑器来访问裁剪块的属性。

 右键单击所选的裁剪块，从弹出菜单中选择"属性"选项。

或者，输入"PROPERTIES"命令，并选择裁剪块。

修改边框属性：在属性编辑器中，您将看到裁剪块的各种属性。找到"显示边框"或类似的属性，并将其设置为"否"、"隐藏"或类似的选项。具体的选项和标签根据CAD软件的版本和界面可能会有所不同。

 应用更改：保存或应用属性修改后，裁剪块的边框将被隐藏。您可以关闭属性编辑器，返回到绘图区域查看结果。
