离心压缩机工作原理和结构

    离心压缩机由转子、定子和轴承等组成。叶轮等零件套在主轴上组成转子，转子支承在轴承上，由动力机驱动而高速旋转。定子包括机壳、隔板、密封、进气室和蜗室等部件（图4-30）。隔板之间形成扩压器、弯道和回流器等固定元件。

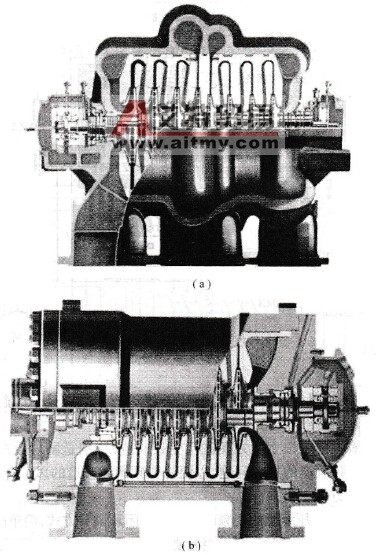

    图4-30    离心压缩机的结构    只有一个叶轮的离心压缩机称为单级离心压缩机，有两个以上叶轮的称为多级离心压缩机（图4-31）。级由叶轮及其后面的扩压器等通道组成。叶轮是离心压缩机的关键部件，有闭式和半开式两种。闭式叶轮由叶片、轮盖和轮盘组成，半开式叶轮没有轮盖。当叶轮高速旋转时，由于叶片与气体之间力的相互作用（主要是离心力的作用），气体从叶轮中心处吸入，沿着叶道（叶片之间通道）流向叶轮外缘。叶轮对气体做功，气体获得能量，压力和速度提高。然后，气体流经扩压器等通道，速度降低，压力进一步提高，即动能转变为压力能。由扩压器流出的气体进入蜗室输送出去，或者经过弯道和回流器进入下一级继续压缩。在整个压缩过程中，气体的比容减小，温度增加。温度增加后，压缩气体需要消耗更多的能量。    实际应用中为了节省功率，多级离心压缩机在压力比大于3时常采用中间冷却。被中间冷却隔开的级组称为段。气体由上一段进入中间冷却器，经冷却降低温度以后再进入下一段继续压缩。中间冷却器一般采用水冷。每个机壳所包含的部分称为缸。离心鼓风机排气压力较低，所以一般是单缸无中间冷却的结构。
    图4-31    离心压缩机结构剖面
