磁性开关工作原理_磁性开关的两种工作原理_磁性开关两线如何接线

　　在电路的发展过程中，可谓是发展迅速，而各种开关的研发，也给我们的生活带来较大的安全保障性，就如这个磁性开关一样，利用磁场信号来进行控制的开关，想必大家也是第一次听说对不对。磁性开关也被称之为磁控开关，有双触点、单触点两种，通过磁铁的感应原理，来进行磁场信号的控制，而这个磁性开关名称当中的“磁”，就是指的磁铁，因为这个开关中用磁铁的部分组成，这样的装置在磁性开关的工作原理中到底和其他开关有什么不同呢？下面跟着小编一起来了解磁性开关的工作原理吧。

　　磁性开关的工作原理解析

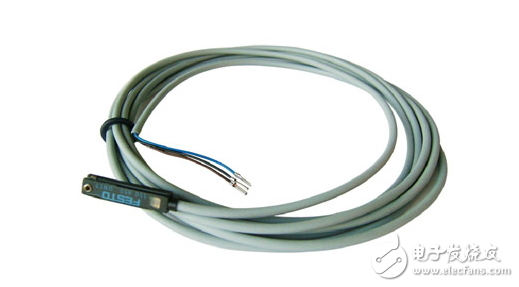

　　要想知道这种开关的工作原理，首先我们就要明白这种磁性开关到底是干什么用的。就拿气缸举一个例子好了，在气缸方面，磁性开关的主要作用就是检查气缸活塞的运作情况。当气缸的磁环移动，慢慢靠近磁性感应开关的时候，磁性开关的磁簧片就会被感应，从而使得触电关闭，产生信号；当气缸的磁环离开感应开关的区域时候，磁簧片失去感应的磁性，从而使得触电断开，就不会产生信号，这样就可以进行检查气缸活塞的位置移动情况，从而控制相应的电磁阀动作。 因为磁性开关是一个危险性较高的产品，所以非操作人员是不得触碰的。关于磁性开关的注意事项其实有很多，特别是对于这种高压电路中的产品，一定要小心再小心。在安装过程中，周围的空气中不能有依然的物质，在安装时候，不能让磁性开关受过大的冲击力；安装时，不要和其他高压线路连接在一起；如实两个磁性开关的安装，之间的距离最好大于3mm，这也是为了安全着想。

　　磁性开关是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。

　　按工作原理分为：有接点型（有接点磁簧管型）和无接点型（无接点电晶体型）两种。

　　无接点磁性开关和有接点的区别是啥？

　　1、电气寿命：

　　有接点磁性开关：有接点磁性开关的寿命标称值为500万回。但是根据所带负载情况的不同，其寿命值也会有无接点磁性开关：无接点磁性开关的内部由于没有机械式的接点，因此寿命是半永久的。注意：半永久并不是指没有寿命的限制。

　　2、振荡现象：

　　有接点磁性开关：舌簧接点在开闭时产生的弹动，会造成输出信号有振荡的现象。

　　无接点磁性开关：由于使用三极管进行ON/OFF动作，因此不会使输出信号产生振荡。

　　3、开关电流：

　　有接点磁性开关：由于对能流过舌簧接点的电流有限制，不能进行大容量的开闭。

　　无接点磁性开关：虽然基于三极管的热损失也有一定的限制，但是比有接点磁性开关的上限容量大。另外，对于瞬时间的变动（如突入电流等）有一定的余量保证空间。

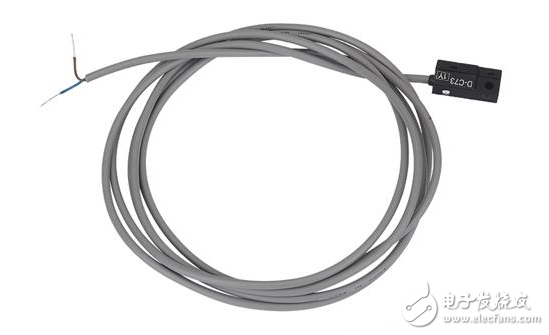

　　磁性开关是如何接线的

　　bk（black）黑色：一般为输出线，输出为常开。

　　bn（brown）棕色：一般为电源线，接电源正极。

　　bu（blue）蓝色：一般为电源线，接电源负极。

　　wh（white）白色：一般为输出线，输出为常闭。

　　npn：黑色一端接负载，负载另外一端接电源正极。

　　pnp：黑色一端接负载，负载另外一端接电源负极。

　　

　　1、接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

　　2、两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

　　3、三线制接近开关的接线：红（棕）线接电源正端;蓝线接电源0V端;黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端;对于PNP型接近开关，则应接到电源0V端。

　　4、接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

　　

　　5、需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关;另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。　　6、两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

　　7、有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
