为什么有时用手触及工控机箱会有触电的感觉?工控机箱对地阻抗等效图

工控机与商用机相比，其最大的特点就是抗电磁干扰的能力强，在集成dcs系统或plc系统时经常选用工控机。“为什么有时人用手触及工控机箱会有触电的感觉？”，下面电工学习网小编来解答这个问题：这是因为工控机箱都是选用优质金属材料制作的，这样工控机箱对电磁信号有很强的屏蔽作用，工控机箱周围的电磁感应就会在机箱上形成感应电，如果机箱接地良好，则该感应电会通过地线导人大地，这样人摸机箱是不会带电麻人的。但如果机箱没有接地，则这些静电会越积越多，其电压可高达100V左右，如果接地不良感应电压也会达到20-40V。

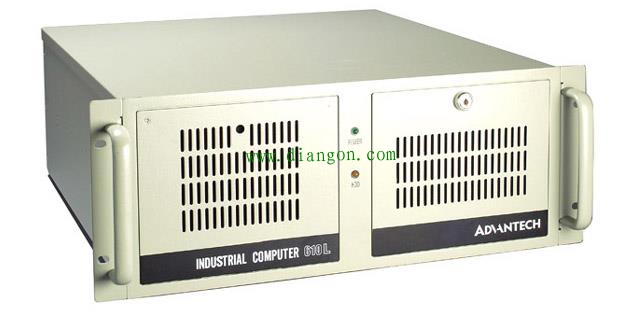

研华工控机
工控机采用的是220V供电，不可避免地会存在供电不平衡的现象，这样会使AC220V的零线上不同程度的有接地电压和接地电流存在，严重时还会伤及工控机内的元器件。人站在地上人体的电位就是当地的地电位，但工控机的机箱外壳就不一定是地电位。原因是：交流220V电源中的零线电位基本与当地的地电位相差不多，而火线与地电位之间，即与人体电位之间的差约为220V，电源进人工控机后，一般要经过电源开关、保险丝、线圈等电子元件，电子元件及电路板固定在机箱内，存在有分布电容及漏电阻。由于这些原因，可以理解为两个阻抗，一个接电源线中的零线，另一个接电源线的火线，

工控机箱对地阻抗等效图
如上图所示，这样机箱对地的电位为：

而人体的电位基本上是地电位，故人体与机箱之间的交流电压也是上式表示的电压。当人触及工控机箱时，这个电压就加到人体上，使人感觉到有触电感，由于Zt及Zz的阻抗都很大，所以触电感不严重，如果将电源线插头的火、零线对换，则机箱上的交流电压将是：


上述两算式表示的电压可能相差很大，所以有时将电源插头对换一下，本来带电的会变成不带电，或者相反。这一触电感还与人穿的鞋子绝缘性能有关，如果鞋子绝缘性能较好，当触及机箱时，电压主要降在鞋子与大地之间，所以也没有触电感。
为了保护操作人员的安全，应认真做好接地，并把工控机的机箱外壳与地线相连，还要定期检查、测试接地电阻，以保证地线的接地电阻合乎防雷接地规范的要求。
