正夫人47系列电磁炉主板检测技术方法

    47系列虽然机种较多，且功能复杂，但不同的机种其主控电路原理一样，区别只是零件参数的差异及CPU程序不同而已。电路的各项测控主要由一块8位4KB内存的单片机组成，外围电路简单且零件极少，并设有故障报警功能，故电路可靠性高，维修容易，维修时根据故障报警指示，对应检修相关单元电路，大部分均可轻易解决。

    由于电磁炉工作时，主电路工作在高压、大电流状态中，所以对电路检查时必须将加热线盘( L1)断开不接。否则，极容易在测试时因仪器接入而改变了电路参数造成机器损坏。接上线盘试机前，应根据表11-3对主板各点作测试后，一切符合才进行。

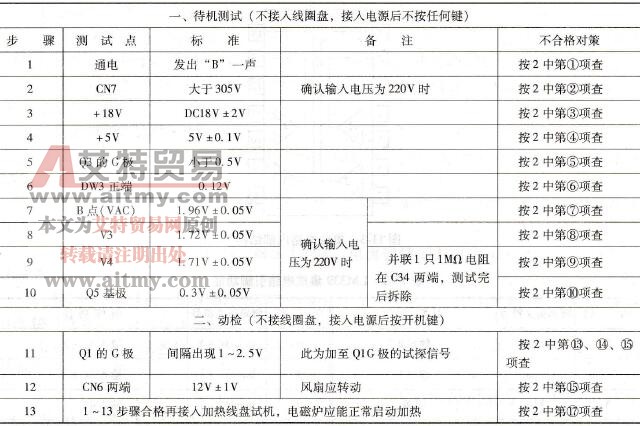

    表11-3    主板检测表
