桑塔纳2000GSi和捷达王轿车用MK20-1型ABS系统

来源：艾特贸易2017-11-10

简介大众系列轿车装用的防抱死制动 ( ABS) 系统有博世 MK20-1 型 ABS 系统、博世 5.3ABS/EDS 系统和 Mark60 ABS 系统。桑塔纳 2000GS1 型和捷达王轿车采用 MK20-1 型 ABS 系统，它是三通道的 ABS 调节回路

大众系列轿车装用的防抱死制动( ABS)系统有博世MK20-1型ABS系统、博世5.3ABS/EDS系统和Mark60 ABS系统。

桑塔纳2000GS1型和捷达王轿车采用MK20-1型ABS系统，它是三通道的ABS调节回路，前轮单独调节，后轮是以两轮中地面附着系数低的一侧为依据统一调节。其组件在车上安装位置如图8-41所示。

ABS组件在车上的安装位置

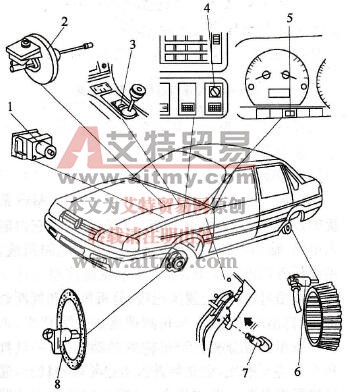

图8-41 ABS组件在车上的安装位置

1．ABS控制器；2．制动主缸和真空助力器；3．自诊断接口；4．ABS警报灯；5．制动警报灯；6．后轮轮速传感器 (G44/G46)；7．制动灯开关(F)；8．前轮轮速传感器 (G45/G47)
