东风日产天籁230JM轿车发动机无法起动故障排除技术方法

    东风日产天籁230JM轿车发动机无法起动，打开点火开关后前照灯近光灯常亮

    故障现象：东风日产天籁230JM轿车，发动机无法着车，打开点火开关后前照灯近光灯常亮。

    故障排除：先用CONSULT-Ⅱ检测仪进行检测，发动机系统有P1610、P1612两个故障码，其含义为BCM和ELM之间ID码通信异常，控制单元损坏或使用未注册钥匙；出现U1000故障码，其含义为CAN系统通信故障。智能钥匙系统、空调一体化仪表系统及智能电源分配系统都出现U1000 (CAN系统通信故障码)，且无法清除故障码。

    该车装备有CAN网络系统，根据故障诊断的优先等级，在CAN系统故障码与其他故障码同时出现时，应首先对CAN系统进行诊断维修。

    根据CAN系统工作流程，首先通过CONSULT-Ⅱ打印出检测仪“选择诊断系统”屏幕中所有显示的控制单元，然后打印出诊断仪所有显示的控制单元故障自诊断结构数据，最后打印出诊断仪表显示的所有控制单元CAN系统诊断支持监视器显示内容数据。

    根据以上3步所打印的数据，分析认为故障发生在图5-7中的控制单元BCM及其线路（阴影部分）。

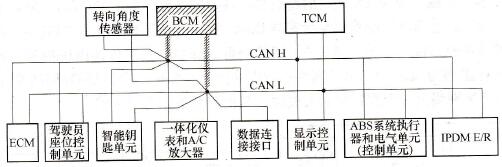

    图5-7    故障部位

    根据CAN系统检查，初步判断是BCM系统有故障。首先检查BCM供电电路，接地线路及CAN通信线路，具体方法是：①将点火开关转到OFF位置；②断开BCM线束插接件M3和M4；③检查BCM线束插接件M3上11和38端子电压以及M4上42和55端子电压。

    将万用表设在电压档，分别将点火开关设在ACC和ON位置上测量上述各端子电压。标准电压和测量方法参照表5-3和图5-8，经检查M3和M4上各端子电压符合要求，说明BCM供电线路正常。

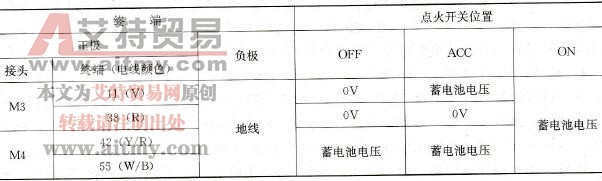

    表5-3    BCM线束接头电源线与地线之间的电压

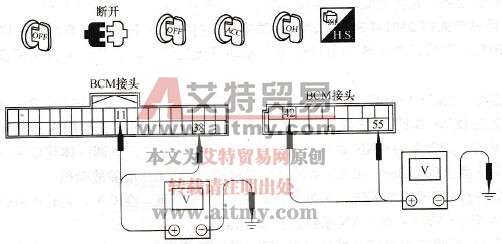

    图5-8    检查BCM线束接头端子电压

    检查BCM线束插接件M4的52端子线端和地线之间是否导通。检查方法：将万用表设置到欧姆档，测量52端子线端和地线之间是否导通，测量方法参照表5-4和图5-9。经检查52端子与地线之间导通正常。通过以上检查，排除BCM系统供电及接地线路故障。

    表5-4    检查BCM线束接头地线

    将万用表设置到欧姆档位置，测量BCM线束插接件M3的2CAN线端口39 (1)和40(P)之间的电阻，测量方法见图5-10。正常情况下39 (L)和40 (P)之间电阻大约为54～66Ω，经测量39和40端口之间电阻符合上述要求。说明BCM线束中的CAN-BUS总线已正确连接到作为数据传递终端的两个控制单元即发动机控制单元(ECM)和智能电源分配控制单元(IPDM/E/R)上，线路正常，从而确定BCM控制单元损坏。

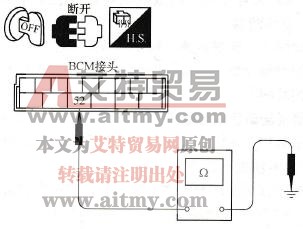

    图5-9    检查BCM线束接地线

    图5-10    检查BCM线束CAN数据总线线路

    于是更换一块新的BCM控制单元总成后，用检测仪在BCM中写入此车车辆配置，重新注册智能钥匙系统，发动机正常起动，其他故障也排除了。
