上海通用旗舰版君威3.0L轿车发动机无法起动故障排除技术方法

故障现象：上海通用2005年款的旗舰版君威3.0轿车发动机无法起动。

故障排除：询问驾驶员得知，该车前照灯光照强度良好，喇叭音量正常，仪表指示灯正常，不应该是蓄电池亏电。当将点火钥匙旋转到起动位置时，起动机没有任何工作的迹象。

用解码器TECH2读取PCM的数据和故障码，数据正常，没有任何故障码。因为前照灯和喇叭都正常，首先排除了蓄电池电压低的故障，其余的原因一般有：①起动机本身故障；②防盗系统故障；③PCM有故障；④线路有故障等4种情况。

接着将点火钥匙从点火位置反复旋转到起动位置时，用手触摸起动继电器，发现继电器没有振动感，说明继电器没有工作。

于是使点火钥匙处于供电位置，将起动继电器取下，用试灯测量继电器的2个电源端子，试灯都亮，说明供电正常。用短接线直接将给起动机提供电源的2个端子连接，此时起动机能够工作，但车辆仍不能着车，说明起动机和起动机的电源线路都正常。

将PCM连接插头C2的76号端子接地，车辆状况和直接短接起动机提供电源的2个端子时一样，说明起动继电器正常。用试灯测量PCM连接插头C2的23号端子，试灯亮，说明点火开关能够将发动机的起动信号传送给PCM。经分析，初步认为是PCM或者说防盗系统有故障。更换一只新的PCM，进行发动机的30min防盗学习，发现应该亮起的防盗指示灯“security”在车辆自检后熄灭了，防盗学习过程不能进行，从而说明防盗系统有故障。

用TECH2选择进入防盗系统，提示为失去与防盗控制单元通信，按照线路图5-31所示，测量防盗控制单元的2电源线和接地线均正常，与其相连接的二级数据串行线也正常，从而说明防盗控制单元内部有故障。

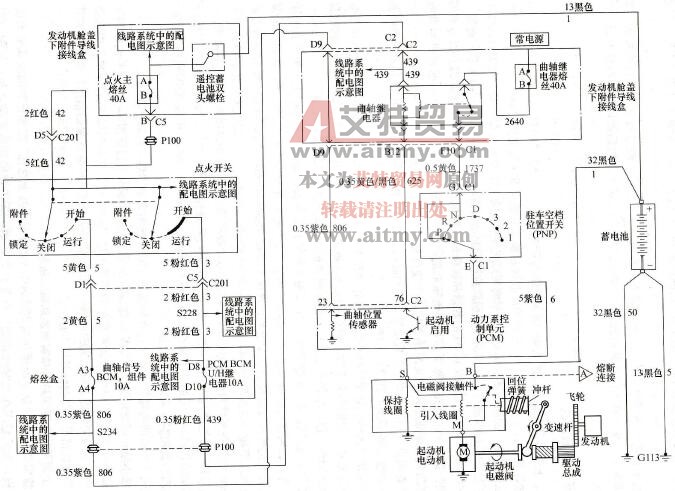

图5-31 起动与防盗电路图

更换一个新的防盗控制单元，重新进行30min的防盗学习后，故障排除。

维修小结：通常情况下，如果防盗控制单元有故障，则会通过数据串行线向其他控制单元发送故障信息，仪表控制单元则亮起防盗指示灯“security”；同时其他的控制单元中也会存储故障码（与防盗控制单元失去通信），而此车却没有这些故障现象的指示，这是别克君威轿车特殊的情况，在检修时应引起注意。
