如何确定热轧、正火钢的预热温度

    热轧、正火钢焊前是否需预热及预热温度的高低取决于：

    ①母材的淬硬倾向：除电渣焊和热剂焊外，一般认为碳当量CE<0.4%时可不预热。

    ②接头冷却速度：取决于焊接热输入及接头散热条件。前者从属于使用的焊接方法及相应焊接参数，后者则与壁厚、接头形式及环境温度相关。

    ③拘束条件：接头拘束度越大，预热温度越高。

    ④母材及焊接材料含氢量：含氢量越高，氢致裂纹的敏感性越大，预热温度相应越高。

    ⑤是否进行后热或消除应力热处理：如不作上述处理，则应适当提高预热温度。

    表3-2为Q345( 16Mn)钢在不同厚度和环境温度下的预热温度。不同强度等级热轧、正火钢预热温度可参见表3-3。

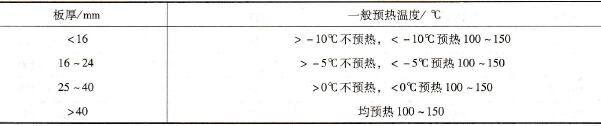

    表3-2    Q345 (16Mn)钢在不同厚度和环境温度下的预热温度

    表3-3    不同强度等级热轧、正火钢焊条电弧焊预热温度    （单位：℃）

    注：1．表中不预热的条件是环境温度高于10℃，如低于10℃，则应预热到20~40℃。

    2．资料引自美国《金属手册》第8版第6卷，已将华氏度换算为摄氏度，并加圆整。

（部分原创文章应编辑稿费需求，每篇需要收取2元的稿费，如需查看全文请联系客服索取，谢谢理解！在线客服：）
